원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MPO 96C OS2 G657A1 LL
연락주세요

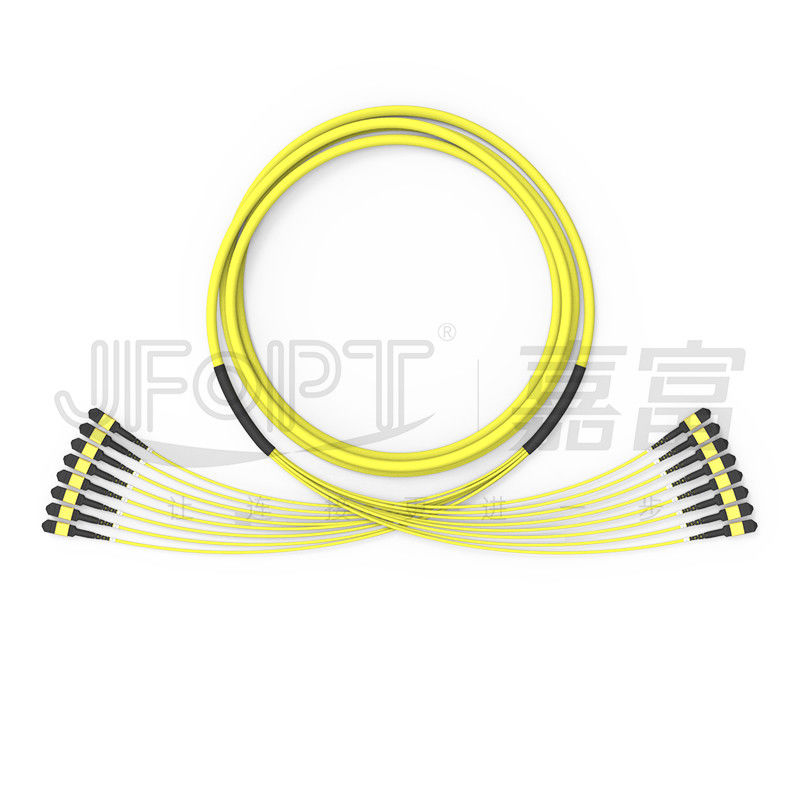

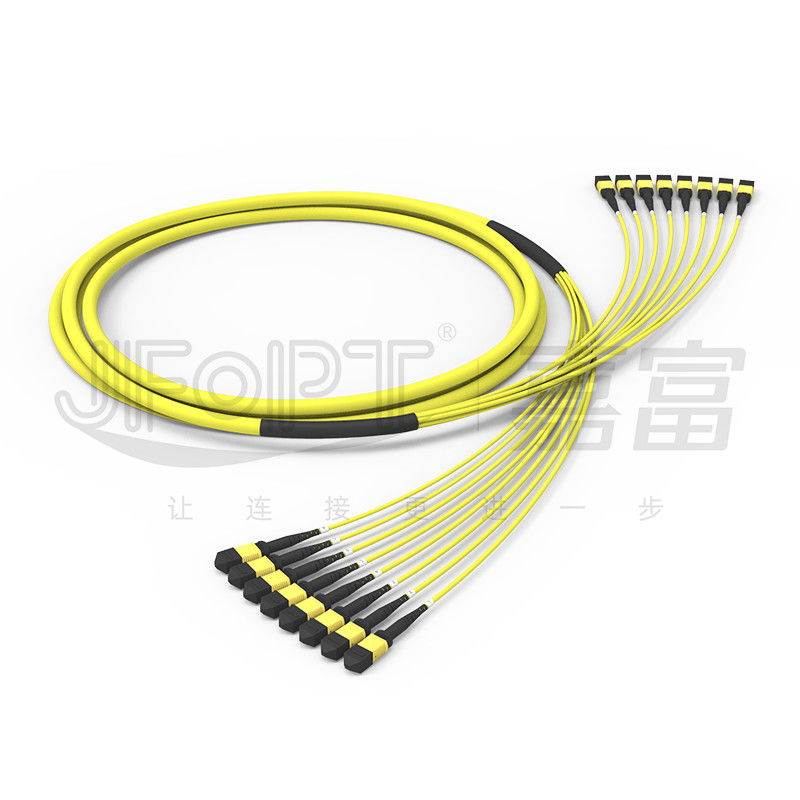

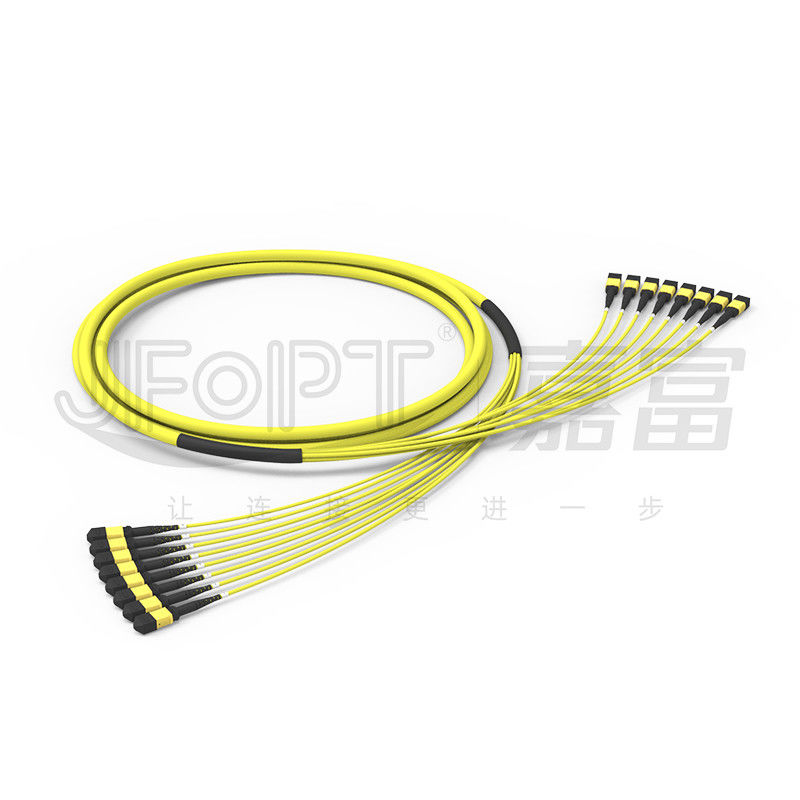

부대 단일 모드 OS2 저손실 IL ≤ 0.25dB G657A1 굴곡 무감각한 섬유 당 MPO 트렁크 케이블 96-핵심 8-유닛 12 섬유
MPO 섬유 점퍼는 멀티 코어 고밀도 통합된 점퍼입니다. 96 핵심 MPO는 일반적으로 데이터 센터에서 주축 신호 전송을 위해 사용됩니다. MPO 트렁크 케이블이 JFOPT에 의해 제공한 96 핵심은 서브 유닛 구조 케이블을 사용하고 고객들이 서브유닛마다 12개 섬유 또는 24개 섬유 사이를 선택할 수 있습니다. JFOPT에 의해 생산된 MPO 트렁크 케이블은 서브유닛마다 24개 섬유이고, 배치를 위한 24개 중심 MPO 모듈 박스를 갖추고 있을 수 있습니다. JFOPT로부터의 MPO 연결기는 남자 / 여성과 표준 / 저-손실 옵션으로 주문 제작될 수 있습니다. 저-손실 연결기는 G657A1 굴곡 무감각한 단일 모드 빛 섬유로 종결되는 데이터 센터에서 넓게 사용됩니다. 트렁크 케이블은 암놈 커넥터를 일반적으로 갖추고 있고, 모듈 박스 위의 숫놈 커넥터에 연결될 수 있습니다 (숫놈 커넥터가 가이드 핀을 가지고 있고 암놈 커넥터가 유도 구멍을 가지고 있습니다).
* 특징
|
① 고밀도 연결성, 효과적으로 절약 공간과 비용 절감 |
전개되고 유지하는 것을 위해 편리한 공구없는 ②Quick 설치 |
||||
|
|
|
||||
|
다른 시나리오를 기반으로 직접적 연관 또는 갈래를 고려한 ③ 탄력적 케이블링 |
쉬운 상호 접속을 가능하게 하면서, ④Standard는 조화시킵니다 |
||||
|
|
|
||||
|
전송 성능을 보증하기 위해 JFOPT 공장에서 실험된 ⑤100% |
- |
||||
|
|
- |
||||
* 애플리케이션
1.데이타 센터 네트워크 케이블링.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MPO 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
남자 / 여성 |
말레 : 핀으로 여성 : 핀 없이 |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 케이블 매개 변수
|
항목 |
매개 변수 |
||||||
|
섬유형 |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
섬유 번수 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
장치 대수 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
24개 핵심 / 유닛 |
|
중심 강도 부재 |
/ |
/ |
FRP |
||||
|
서브 케이블 유닛 외경 |
3.0 밀리미터 |
||||||
|
서브 케이블 유닛 재킷 소재 |
PVC / LSZH |
||||||
|
서브 케이블 유닛 재킷 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
서브 케이블 부대 강도 부재 |
아라미드 얀 |
||||||
|
외부 자켓 지름 |
9.5 밀리미터 |
9.5 밀리미터 |
11.5 밀리미터 |
13.5 밀리미터 |
17.0 밀리미터 |
||
|
외부 자켓 재료 |
PVC / LSZH |
||||||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
(장기적인) 인장 강도 |
300N |
200N |
400N |
800N |
1600N |
||
|
(단기간인) 인장 강도 |
600N |
400N |
1000N |
1500N |
3000N |
||
|
(장기적인) 붕괴 저항 |
300N/10cm |
||||||
|
(단기간인) 붕괴 저항 |
1000N/10cm |
||||||
|
(동적인) 최소 벤딩 범위 |
20D |
||||||
|
최소 벤딩 범위 (정전기) |
10D |
||||||
|
작동 온도 |
-20~60C |
||||||
|
저장 온도 |
-20~60C |
||||||
|
내화 정격 |
OFN / OFNR / OFNP |
||||||
* 커넥터 부트 선택
|
MPO 부트 타입 |
||||
|
타입 |
상술 |
적용 가능한 케이블 OD |
그림 |
그림 |
|
라운드 부트 |
3.0 부트 L=33mm |
3.0/3.2 |
|
|
|
3.0 부트 L=17mm |
3.0/3.2 |
|
|
|
|
평평한 부츠 |
3.0 부트 L=25mm |
3.0/3.2 |
|
|
|
푸쉬풀 방식 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 연결기 색상 옵션
|
MPO 연결기 |
||||
|
단일모드 |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
다중 모드 |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
기준 색 수 팬톤 7641C |
||||
|
|
||||
* 극성 선택
|
12F 패치 코드 |
||||
|
|
||||
|
24F 패치 코드 |
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문화 : 고품질, 고성능 MPO 점퍼의 생산을 가능하게 하면서, JFOPT는 전문 성과 상위 브랜드 장비 (SUMIX/JRG/OPTOTEST)의 전체 세트로, 10년 이상간 MPO 점퍼의 생산에 대해 집중했습니다. |
|
||||
|
제조 능력 : JFOPT는 빨리 MPO 점퍼의 대량을 생산하고 고객 요구를 충족시키기 위해 효율적으로 5 MPO 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
품질 관리 : JFOPT는 전문적 품질 검역과 제품 품질을 보증하기 위한 100% 3D 방해 시험과 삽입 손실 시험과 끝면 검역을 포함하여, 모든 단계에 모니터링하는 것으로, 원료와 생산 과정 전체에 걸쳐 엄격한 품질 관리를 구현합니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 제품 밀도와 성능 안정성을 보증하기 위해 발달하고 엄밀하게 고객 요구 사항을 기반으로 MPO 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신을 강조하고, 더 진보적이고 고성능 MPO 점퍼를 개발하는데 전념한 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.쟁점이 MPO 점퍼를 특화할 때 간주되어야 하는 것?
점퍼 길이 / 케이블재료 / 섬유형과 남자인 핵심 혐의 / 또는 암놈 커넥터 / 삽입 손실 기준 / 색깔 요구 / 브랜드와 특화 요구.
2.어떻게 우리가 MPO 점퍼를 위한 안정적 매개 변수를 보증합니까?
안정적 매개 변수를 보증하면서, JFOPT의 MPO 점퍼는 100% 3D 간섭계 테스트와 100% 삽입 손실 테스트를 받습니다.
3.우리의 납입 리드 타임이 무엇입니까?
즉시 인도를 보증하면서, 우리는 30,000+ MPO 연결기의 월별 생산능력을 가집니다.
4.우리가 어떠한 다른 MPO-관련된 제품을 제공합니까?
MPO 점퍼 뿐 아니라 우리는 또한 MPO 되돌림, MPO 감쇠기, MPO 수컷에서 암컷 어댑터들, MT 점퍼와 다른 MPO-관련된 제품을 생산합니다.
