원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MPO / PC - MPO / PC 288C OM3-300 OFNP / OFNR
연락주세요

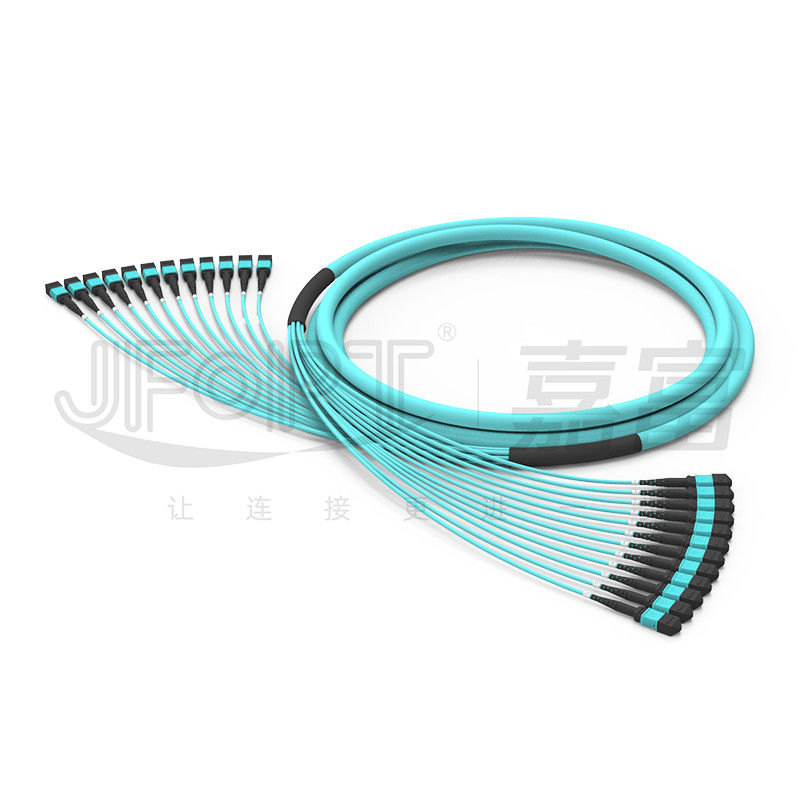

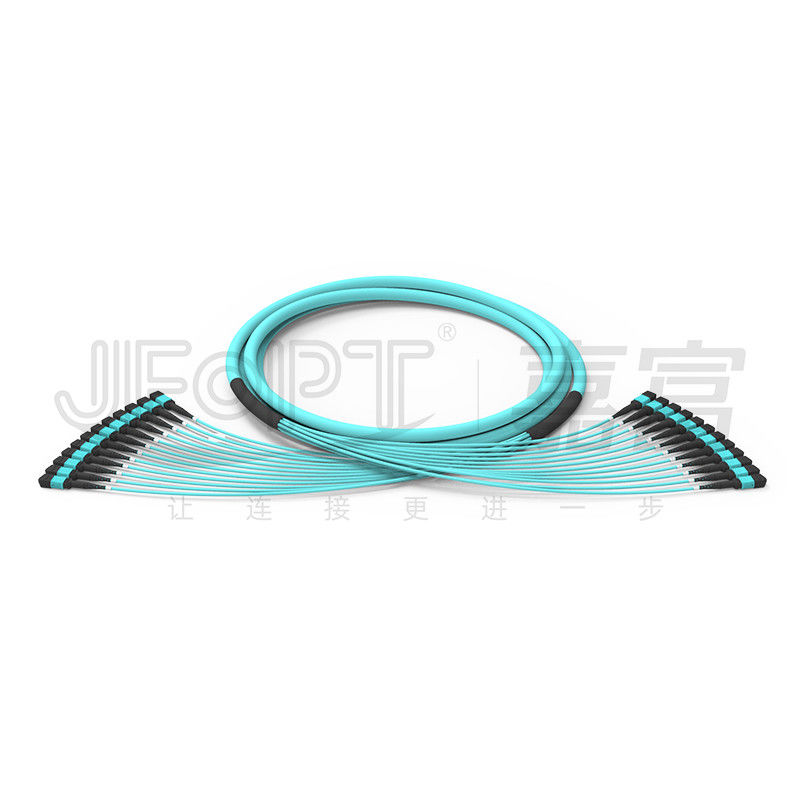

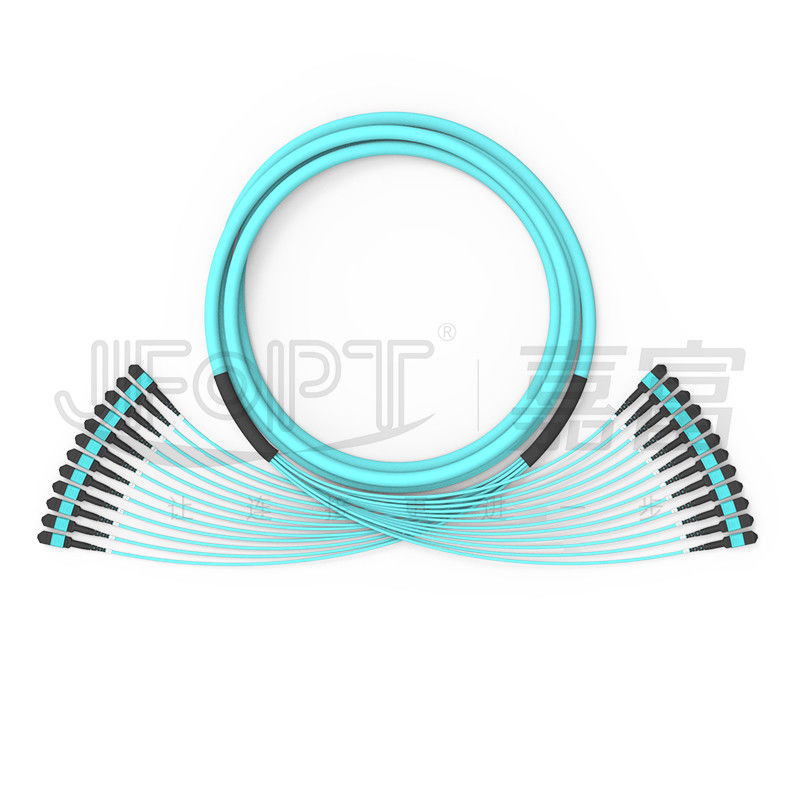

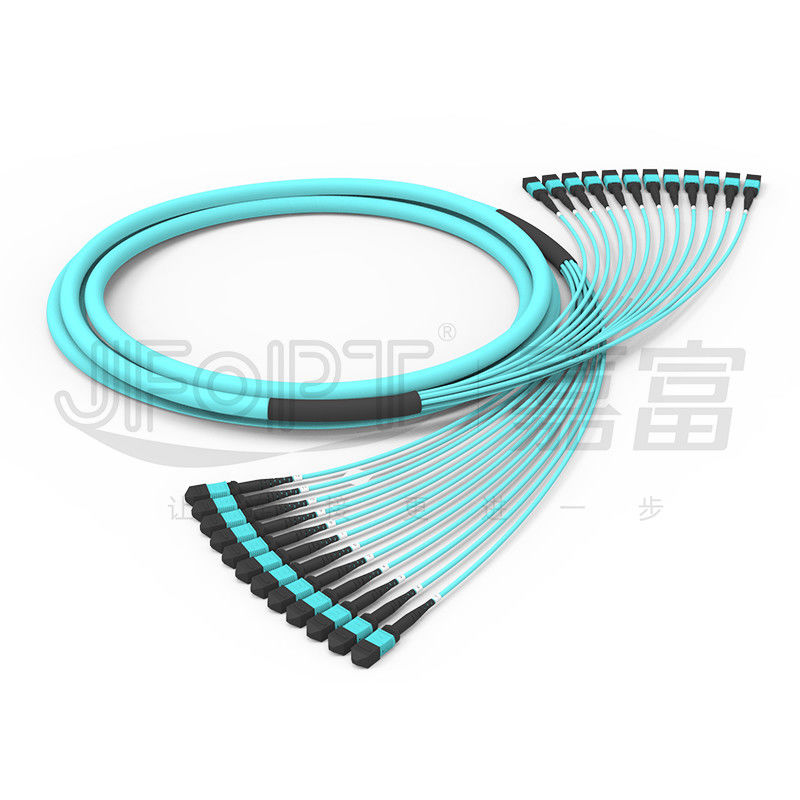

288 핵심 12 서브-유니트 다중 모드 OM3 -300 OFNR OFNP MPO / PC는 패치 코드를 선별홈통으로 고릅니다
MPO 다중 모드 OM3 288 핵심 주축 점퍼는 고밀도 와이어링 센터에 적합합니다. 그것은 일반적으로 24 유닛의 12 핵심 작은 케이블 또는 12 유닛의 24 핵심 작은 케이블로 분할됩니다. 각각 서브유닛 작은 케이블은 MPO 연결기를 갖추고 있고 더 안정적인 구조를 제공하면서, 전체 점퍼가 어떤 가지도 가지고 있지 않습니다. 우리의 회사의 MPO 연결기는 수입된 장비의 전체 세트를 이용하여 생산되고 모든 연결기가 먼지 없는 워크샵에서 100% 테스트를 받습니다.
* 특징
|
① OFNP / OFNR 난연제 평가 |
②은 더 높은 밀도와 더 큰 공간을 제공합니다 |
||||
|
|
|
||||
|
③ 고품질 섬유와 연결기는 안정적 신호 전송을 보증합니다 |
고급 품질을 보증하기 위해 시험을 받는 ④ 100% 3D 기구 |
||||
|
|
|
||||
|
⑤ 용이한 설치와 편리한 접속 |
- |
||||
|
|
- |
||||
* 애플리케이션
1.데이타 센터 네트워크 케이블링.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MPO 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
남자 / 여성 |
말레 : 핀으로 여성 : 핀 없이 |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 케이블 매개 변수
|
항목 |
매개 변수 |
||||||
|
섬유형 |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
섬유 번수 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
서브 케이블 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
24개 핵심 / 유닛 |
|
중심 강도 부재 |
/ |
/ |
FRP |
||||
|
서브 케이블 외경 |
3.0 밀리미터 |
||||||
|
서브 케이블 재킷 소재 |
PVC / LSZH |
||||||
|
서브 케이블 재킷 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
서브 케이블 강도 부재 |
아라미드 얀 |
||||||
|
외부 자켓 지름 |
9.5 밀리미터 |
9.5 밀리미터 |
11.5 밀리미터 |
13.5 밀리미터 |
17.0 밀리미터 |
||
|
외부 자켓 재료 |
PVC / LSZH |
||||||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
(장기적인) 인장 강도 |
300N |
200N |
400N |
800N |
1600N |
||
|
(단기간인) 인장 강도 |
600N |
400N |
1000N |
1500N |
3000N |
||
|
(장기적인) 붕괴 저항 |
300N/10cm |
||||||
|
(단기간인) 붕괴 저항 |
1000N/10cm |
||||||
|
(동적인) 최소 벤딩 범위 |
20D |
||||||
|
최소 벤딩 범위 (정전기) |
10D |
||||||
|
작동 온도 |
-20~60C |
||||||
|
저장 온도 |
-20~60C |
||||||
|
내화 정격 |
OFN / OFNR / OFNP |
||||||
* 커넥터 부트 선택
|
MPO 부트 타입 |
||||
|
타입 |
상술 |
적용 가능한 케이블 OD |
그림 |
그림 |
|
라운드 부트 |
3.0 부트 L=33mm |
3.0/3.2 |
|
|
|
3.0 부트 L=17mm |
3.0/3.2 |
|
|
|
|
케케묵은 부트 |
3.0 부트 L=25mm |
3.0/3.2 |
|
|
|
푸쉬풀 방식 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 커넥터 하우징 색상 옵션
|
MPO 연결기 |
||||
|
단일모드 |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
다중 모드 |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
기준 색 수 팬톤 7641C |
||||
|
|
||||
* 극성 선택
|
12F 패치 코드 |
||||
|
|
||||
|
24F 패치 코드 |
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문성 : JFOPT는 전문 성으로, 10년 이상간 MPO 점퍼의 생산에 대해 집중했고 최고 장비 (SUMIX/JRG/OPTOTEST)의 전체 세트가 고품질이고 고성능 MPO 점퍼를 생산할 수 있습니다. |
|
||||
|
제조 능력 : JFOPT는 빨리 MPO 점퍼의 대량을 생산하고 고객 요구를 충족시키기 위해 효율적으로 5 MPO 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
품질 관리 : JFOPT는 전문적 품질 사찰과 감시로 원료 조달에서부터 생산 과정까지, 모든 단계에 엄격한 정성 조절 측정을 시행합니다. 우리는 제품 품질을 보증하기 위해 100% 3D 간섭계 검사 / 반사 특성 검사 / 끝면 검역을 실시합니다. |
|
||||
|
표준 현상 : JFOPT는 제품 밀도와 성능 안정성을 보증하기 위해 발달하고 엄밀하게 고객 요구 사항을 기반으로 MPO 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신을 강조하고, 더 진보적이고 고성능 MPO 점퍼를 개발하는데 전념한 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.쟁점이 MPO 점퍼를 특화할 때 간주되어야 하는 것?
점퍼 길이 / 케이블재료 / 섬유형과 섬유 번수 / MPO 말레 또는 female/ 삽입 손실 표준 / 색깔 요구 / 브랜드와 특화 요구.
2.어떻게 우리가 MPO 점퍼를 위해 안정적 매개 변수를 보증합니까?
안정적 매개 변수를 보증하면서, JFOPT의 MPO 점퍼는 100% 3D 간섭계 테스트와 100% IL&RL 테스트를 받습니다.
3.우리의 납입 리드 타임이 무엇입니까?
즉시 인도를 보증하면서, 우리는 30,000+ MPO 연결기의 월별 생산능력을 가집니다.
4.우리가 어떠한 다른 MPO-관련된 제품을 제공합니까?
MPO 점퍼 뿐 아니라 우리는 또한 MPO 되돌림, MPO 감쇠기, 암 부품들에게 남자인 MPO, MT 점퍼와 다른 MPO 관련 상품을 생산합니다.
