원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MPO-MPO 극성 절체 가능한 패치 코드
연락주세요

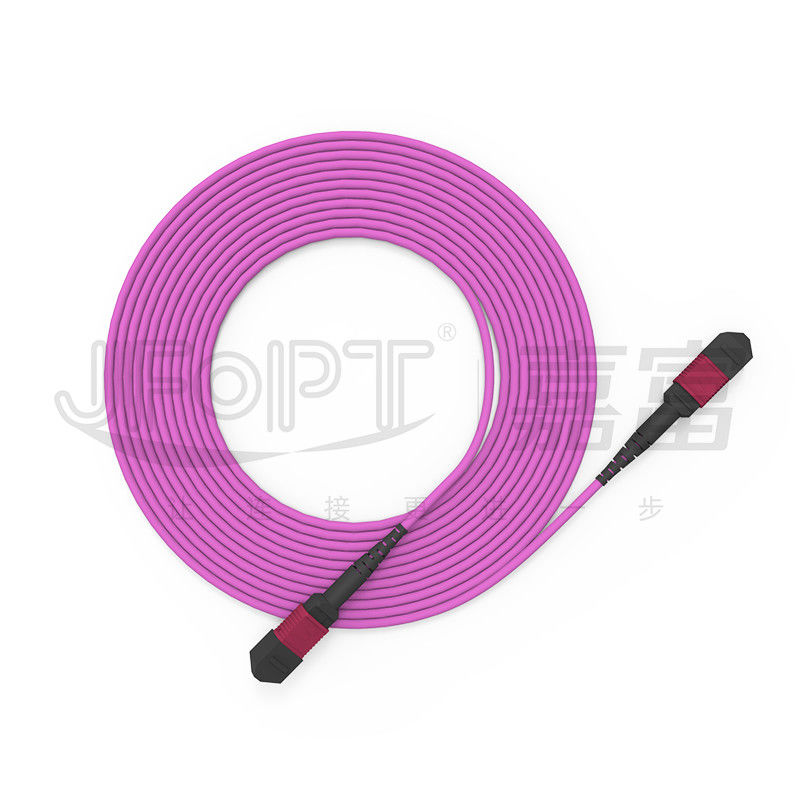

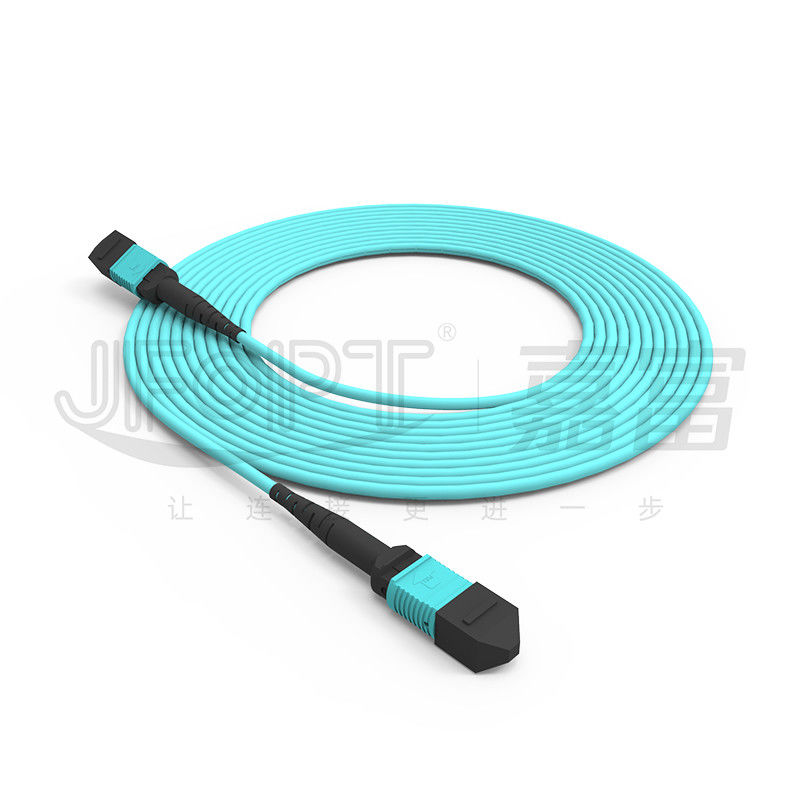

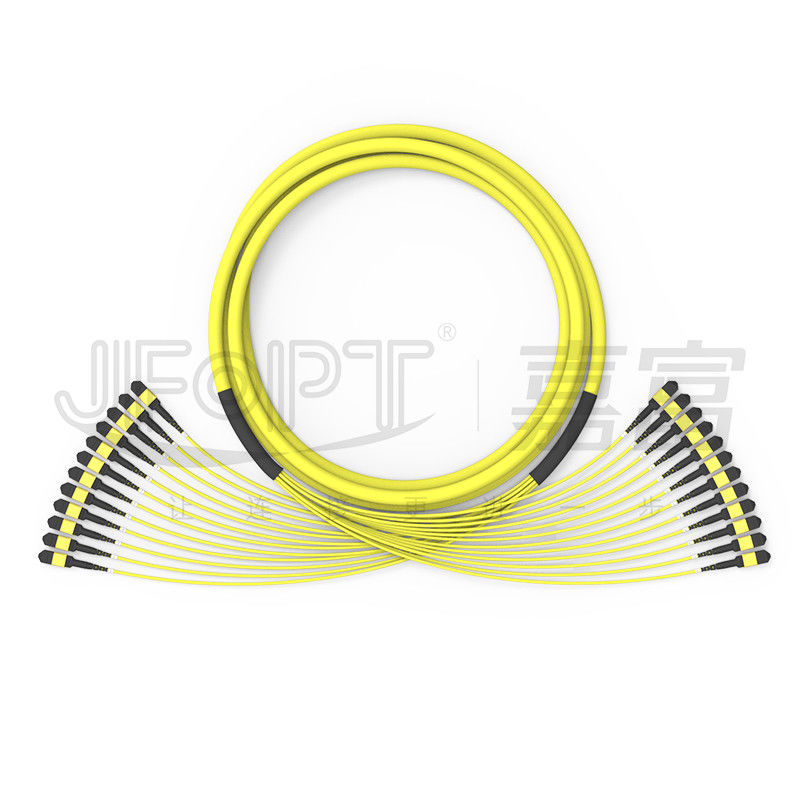

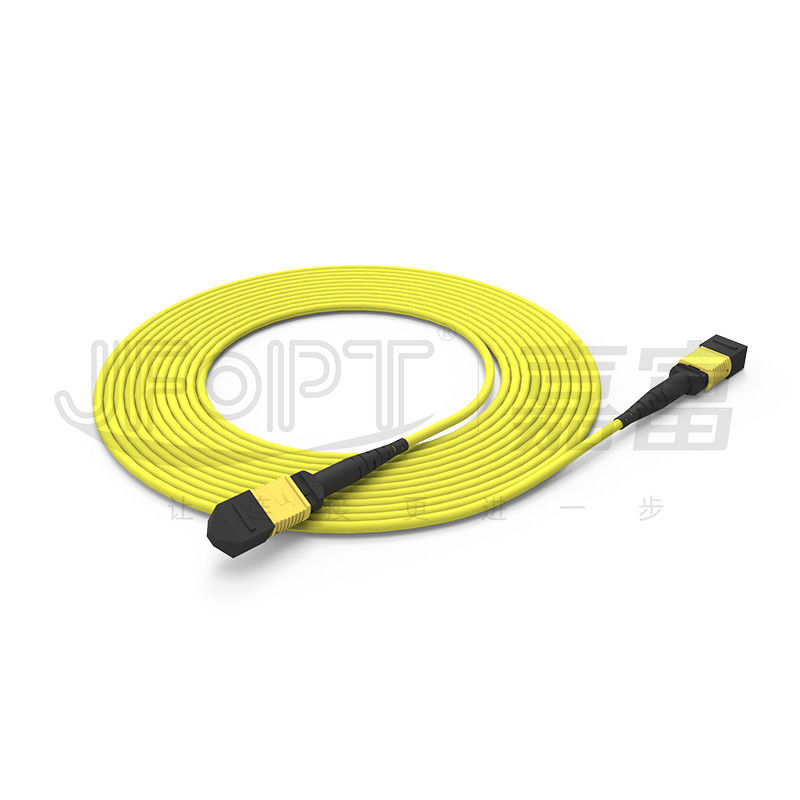

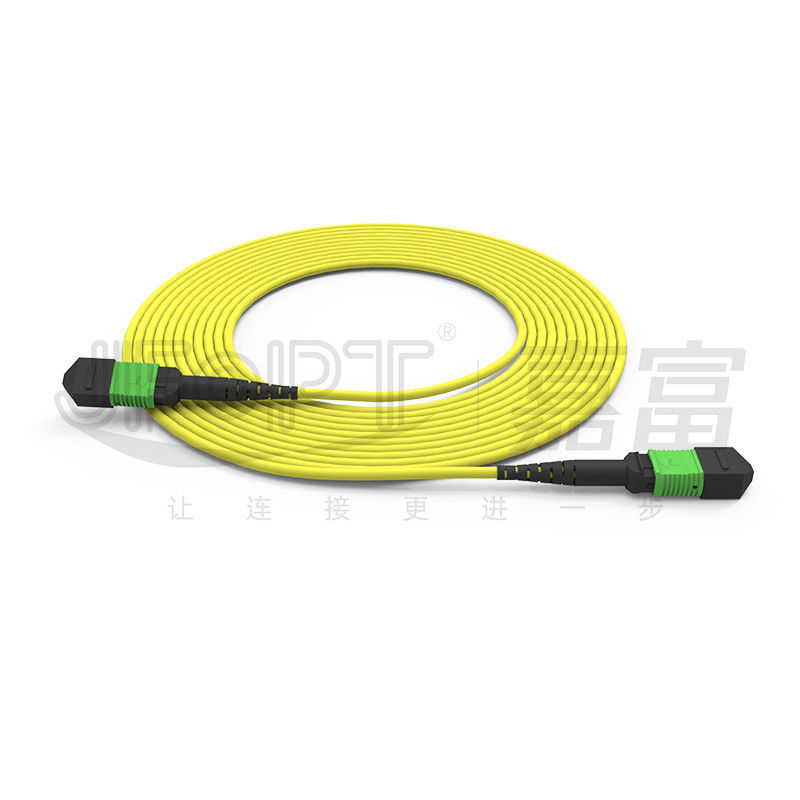

３등공사 극성 변환과 키 리버설과 MPO 절체 가능한 극성 트렁크 케이블
절체 가능한 극성 MPO 연결기는 도구 없는 극성 변환을 허락합니다. 유일한 양면 주요한 디자인으로, 그것은 12개 섬유와 아래 연결기를 위한 ３등공사 극성 변환을 가능하게 합니다. JFOPT의 자가 발달 절체 가능한 극성 MPO 연결기는 USCONEC의 MTP 프로 절체 가능한 극성 연결기와 비교하여 IEC기준을 위한 MPO 연결기 요구에 따르고, 공구 없는 운영과 낮은 비용과 같은 장점을 제공합니다.
* 특징
|
① 교환할 수 있는 극성 MPO 연결기 |
극성 반전을 위한 ② 양면 키 |
||||
|
|
|
||||
|
편리한 사용을 위한 ③ 공구 없는 작전 |
④ ３등공사 극성은 12개 섬유와 아래 구성을 위해 교체합니다 |
||||
|
|
|
||||
|
짧은 부트 / 푸쉬풀 방식 탭, 기타 등등과 같은 ⑤ 선택 사양 |
- |
||||
|
|
- |
||||
* 애플리케이션
1.데이타 센터 방 배선.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MPO 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
남자 / 여성 |
말레 : 여성인 핀으로 : 핀 없이 |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 광케이블 매개 변수
|
항목 |
매개 변수 |
|||
|
섬유형 |
선택적 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
섬유 번수 |
선택적 8/12/16/24 |
|||
|
강도 부재 |
아라미드 얀 |
|||
|
외부 자켓 재료 |
선택적 LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 자켓 지름 |
3.0 밀리미터 |
|||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
|||
|
(장기적인) 인장 강도 |
80N |
|||
|
(단기간인) 인장 강도 |
150N |
|||
|
(장기적인) 파쇄 강도 |
100N/cm |
|||
|
(단기간인) 파쇄 강도 |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
20D |
|||
|
최소 벤딩 범위 (정전기) |
10D |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
내화 정격 |
선택적 OFN / OFNR / OFNP |
|||
|
항목 |
매개 변수 |
|||
|
섬유형 |
선택적 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
섬유 번수 |
2~12 |
|||
|
강도 부재 |
아라미드 얀 |
|||
|
외부 자켓 재료 |
선택적 LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 자켓 지름 |
2.5x5.0mm |
|||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
|||
|
(장기적인) 인장 강도 |
100N |
|||
|
(단기간인) 인장 강도 |
200N |
|||
|
(장기적인) 파쇄 강도 |
200N/cm |
|||
|
(단기간인) 파쇄 강도 |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
50 밀리미터 |
|||
|
최소 벤딩 범위 (정전기) |
30 밀리미터 |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
내화 정격 |
선택적 OFN / OFNR / OFNP |
|||
* 커넥터 하우징 색상 옵션
|
MPO 연결기 |
||||
|
SM |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
MM |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
기준 색 수 팬톤 7641C |
||||
|
|
||||
* 부트 옵션
|
MPO는 부팅합니다 |
||||
|
타입 |
상술 |
적용 가능한 케이블 |
그림 |
그림 |
|
라운드 부트 |
3.0 부트 길이 33 밀리미터 |
3.0/3.2 |
|
|
|
3.0 부트 길이 17 밀리미터 |
3.0/3.2 |
|
|
|
|
4.0 부트 길이 33 밀리미터 |
3.8/4.0 |
|
|
|
|
케케묵은 부트 |
3.0 부트 길이 25 밀리미터 |
3.0/3.2 |
|
|
|
4.0 부트 길이 17 밀리미터 |
3.8/4.0 |
|
|
|
|
리본 케이블 부트 |
2.5*5.0 부트 길이 22 밀리미터 |
2.5*5.0 |
|
|
|
벌거벗은 리본형 파이버 부트 |
벌거벗은 리본형 파이버 부트 길이 19 밀리미터 |
벌거벗은 리본형 파이버 |
|
|
* 교환할 수 있는 극성 작동
* 극성 선택
|
12F 패치 코드 |
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문화 : JFOPT는 10년 이상 동안 MPO 점퍼의 생산에 대해 집중했습니다. 1등급 브랜드 장비 (SUMIX/JRG/OPTOTEST)의 전문 기술과 전체 세트와 함께, 그것은 고품질, 고성능 MPO 점퍼를 생산할 수 있습니다. |
|
||||
|
제조 능력 : MPO 트렁크 케이블의 대량의 빠르고 효율적 생산이 고객 요구를 충족시킬 수 있게 허락하면서, JFOPT는 5 MPO 생산 라인을 가지고 있습니다. |
|
||||
|
품질 관리 : JFOPT는 전문적 품질 사찰과 감시로 원료 조달에서부터 생산 과정까지, 모든 단계에 엄격한 정성 조절 측정을 시행합니다. 우리는 제품 품질을 보증하기 위해 100% 3D 간섭계 testing/IL&RLtesting/end-face 검역을 실시합니다. |
|
||||
|
설정 표준 : JFOPT는 제품 밀도와 성능 안정성을 보증하기 위한 사용자 요구에 따라 MPO 점퍼 생산 규격을 공식화하고 엄밀하게 구현할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 끊임없이 더 고급 기능과 더 높은 공연과 MPO 점퍼를 개발하기 위해 기술 혁신에 초점을 맞추고, 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담, 제품 권고, 판매 후 정비, 기타 등등을 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.쟁점이 MPO 점퍼를 특화할 때 간주되어야 하는 것?
점퍼 길이 / 케이블재료 / 섬유형과 남자인 섬유 번수 / 또는 암놈 커넥터 / 삽입 손실 표준 / 색깔 요구 / 브랜드와 특화 요구.
2.어떻게 우리가 MPO 점퍼를 위한 안정적 매개 변수를 보증합니까?
안정적 매개 변수를 보증하면서, JFOPT의 MPO 점퍼는 100% 3D 간섭계 테스트와 100% IL&RL 테스트를 받습니다.
3.우리의 납입 리드 타임이 무엇입니까?
즉시 인도를 보증하면서, 우리는 30,000+ MPO 연결기의 월별 생산능력을 가집니다.
4.우리가 어떠한 다른 MPO-관련된 제품을 제공합니까?
MPO 점퍼 뿐 아니라 우리는 또한 MPO 되돌림, MPO 감쇠기, 암 부품들에게 남자인 MPO, MT 점퍼와 다른 MPO-관련된 제품을 생산합니다.
