원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MPO - MPO 48F OM4 LSZH 히스 속의 상록 관목 보라 0.5m 브랜치아웃 풀링아이
연락주세요

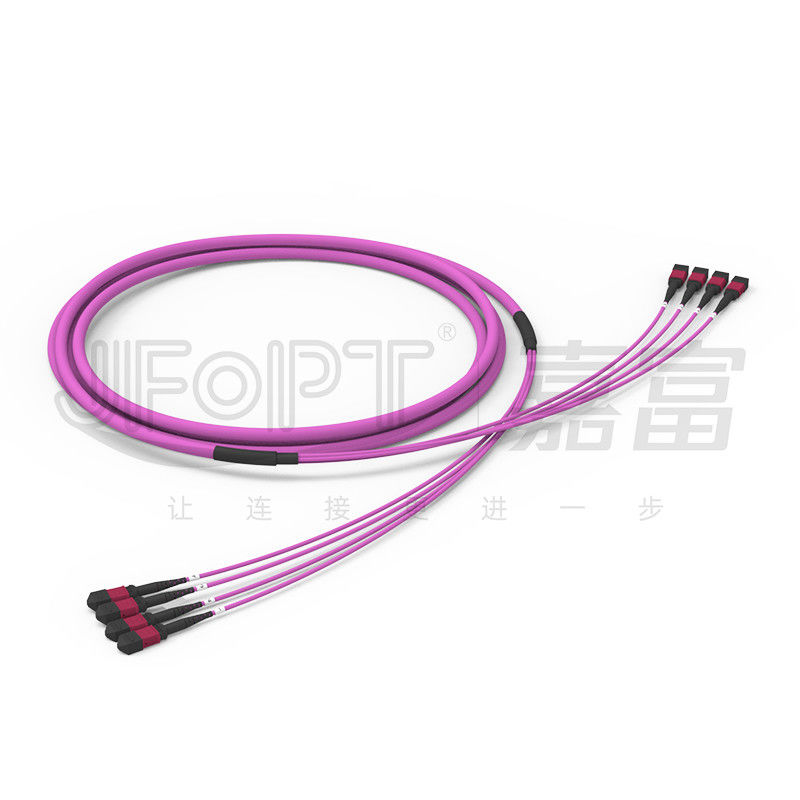

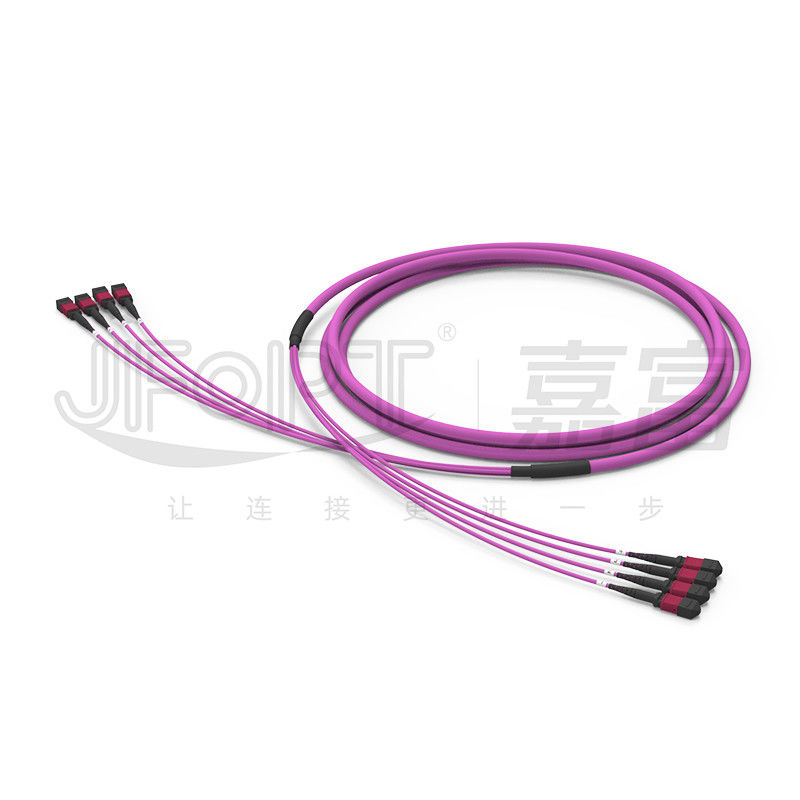

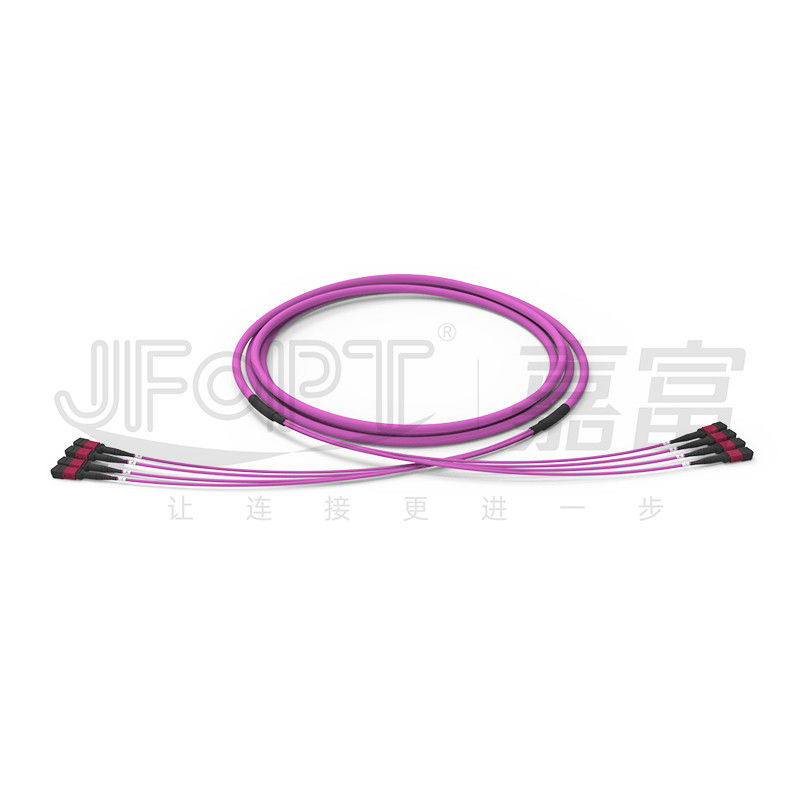

MPO 트렁크 케이블 48 핵심 4 - 풀링 아이와 유닛 주축 점퍼 OM4 자주 빛 0.5m 가지
MPO 48 핵심 4 대 OM4 주축 섬유 점퍼는 각각 말에 각각 12개 섬유와 4 MPO 연결기를 가지고 있습니다. 각각 마지막은 메쉬와 풀링 아이 장비로 싸여진 4개의 말단 가지를 가지고 있습니다. 풀링 아이 장비의 메쉬의 말은 주축 점퍼에 고정되고 적용될 때, 메쉬는 피해의 가능성을 브랜치 구조로 줄이면서, 견인이 마찰을 통하여 주축 점퍼의 외부 자켓 위의 당김력을 분배하면서, 강화될 것입니다. JFOPT OM4 주축 점퍼는 다양한 색상에 이용할 수 있고, 통합되고 미적으로 기분 좋은 출현을 보증하면서, 연결기 색깔과 일치하기 위해 또한 맞춤화될 수 있습니다.
* 특징
|
① 사용 고품질 굴곡 무감각한 OM4 섬유심 |
40/100G 적용에서 실내 연결을 위한 ②Suitable |
||||
|
|
|
||||
|
③은 풀링 아이 장비를 통합시킵니다 |
④ 더 안정적 힘 전송을 제공하면서, 어떤 가지도 구성하지 않습니다 |
||||
|
|
|
||||
* 애플리케이션
1.데이타 센터 방 배선.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 통신망.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MPO 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
남자 / 여성 |
말레 : 여성인 핀으로 : 핀 없이 |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 케이블 매개 변수
|
항목 |
매개 변수 |
||||||
|
섬유형 |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
섬유 번수 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
장치 대수 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
24개 핵심 / 유닛 |
|
중심 강도 부재 |
/ |
/ |
FRP |
||||
|
서브 케이블 유닛 외경 |
3.0 밀리미터 |
||||||
|
서브 케이블 유닛 재킷 소재 |
PVC / LSZH |
||||||
|
서브 케이블 유닛 재킷 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
서브 케이블 부대 강도 부재 |
아라미드 얀 |
||||||
|
외부 자켓 지름 |
9.5 밀리미터 |
9.5 밀리미터 |
11.5 밀리미터 |
13.5 밀리미터 |
17.0 밀리미터 |
||
|
외부 자켓 재료 |
PVC / LSZH |
||||||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
(장기적인) 인장 강도 |
300N |
200N |
400N |
800N |
1600N |
||
|
(단기간인) 인장 강도 |
600N |
400N |
1000N |
1500N |
3000N |
||
|
(장기적인) 붕괴 저항 |
300N/10cm |
||||||
|
(단기간인) 붕괴 저항 |
1000N/10cm |
||||||
|
(동적인) 최소 벤딩 범위 |
20D |
||||||
|
최소 벤딩 범위 (정전기) |
10D |
||||||
|
작동 온도 |
-20~60C |
||||||
|
저장 온도 |
-20~60C |
||||||
|
내화 정격 |
OFN / OFNR / OFNP |
||||||
* 연결기 색상 옵션
|
MPO 연결기 |
||||
|
SM |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
MM |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
기준 색 수 팬톤 7641C |
||||
|
|
||||
* 부트 옵션
|
MPO는 부팅합니다 |
||||
|
타입 |
상술 |
적용 가능한 케이블 |
그림 |
그림 |
|
라운드 부트 |
3.0 부트 길이 33 밀리미터 |
3.0/3.2 |
|
|
|
3.0 부트 길이 17 밀리미터 |
3.0/3.2 |
|
|
|
|
케케묵은 부트 |
3.0 부트 길이 25 밀리미터 |
3.0/3.2 |
|
|
|
풀 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 극성 선택
|
12F 패치 코드 |
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문가 : JFOPT는 10년 이상 동안 MPO 점퍼의 생산에 대해 집중했습니다. 1등급 브랜드 장비 (SUMIX/JRG/OPTOTEST)의 전문 기술과 전체 세트와 함께, 그것은 고품질, 고성능 MPO 점퍼를 생산할 수 있습니다. |
|
||||
|
제조 능력 : MPO 트렁크 케이블의 대량의 빠르고 효율적 생산이 고객 요구를 충족시킬 수 있게 허락하면서, JFOPT는 5 MPO 생산 라인을 가지고 있습니다. |
|
||||
|
품질 관리 : JFOPT는 전문적 품질 사찰과 감시로 원료에서부터 생산 과정까지, 모든 단계에 엄격한 정성 조절 측정을 시행합니다. 우리는 제품 품질을 보증하기 위해 100% 3D 간섭계 검사 / 반사 특성 검사 / 끝면 검역을 실시합니다. |
|
||||
|
설정 표준 : JFOPT는 제품 밀도와 성능 안정성을 보증하기 위한 사용자 요구에 따라 MPO 점퍼 생산 규격을 공식화하고 엄밀하게 구현할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 끊임없이 더 고급 기능과 더 높은 공연과 MPO 점퍼를 개발하기 위해 기술 혁신에 초점을 맞추고, 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담, 제품 권고, 판매 후 정비, 기타 등등을 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.문제가 MPO 점퍼를 특화할 때 주목되어야 한 것?
핵심 / 연결기 수컷 / 여성 / 삽입물 순실 기준 / 색깔 / 브랜드와 다른 주문 제작된 요구의 MPO 점퍼 길이 / 케이블재료 / 섬유형과 번호.
2.어떻게 우리의 MPO 점퍼가 안정적 매개 변수를 보증합니까?
JFOPT의 MPO 점퍼 100%는 3D 간섭 시험을 통과했고 100%가 안정적 매개 변수를 보증하기 위해 삽입 반사 특성 테스트를 통과했습니다.
3.우리의 생산 소요 시간?
우리는 달마다 30000+ MPO 연결기를 생산할 수 있으며, 그것이 완전히 당신의 빠른 출하를 보증할 수 있습니다.
4.무슨 다른 MPO 파생 상품이 하는지 우리가 합니까?
우리는 또한 MPO 회로 차단기 / MPO 감쇠기 / MPO 수컷에서 암컷 변화 연결기 / MT 점퍼 선과 같은 MPO 관련 상품을 생산할 수 있습니다.
