원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
모델 번호:
JFOC-GJDFJV / GJDFJH / GJDFJU
연락주세요

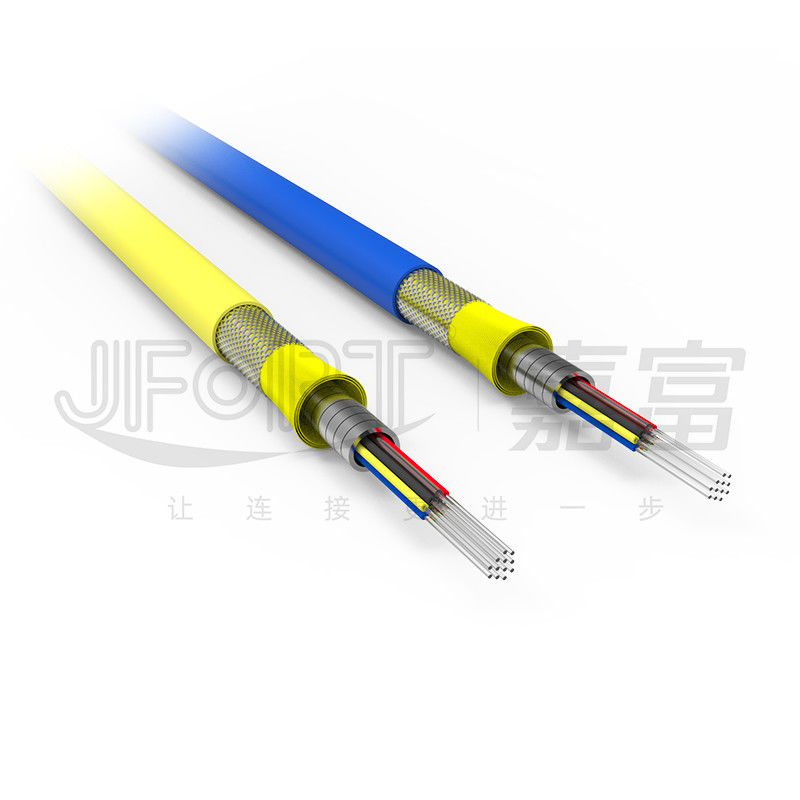

무장한 Structure/와 두배 무장한 탈출 파이버 광 케이블 0.6 밀리미터 서브 케이블 / 소형 사이즈는 사전 종료할 수 있는

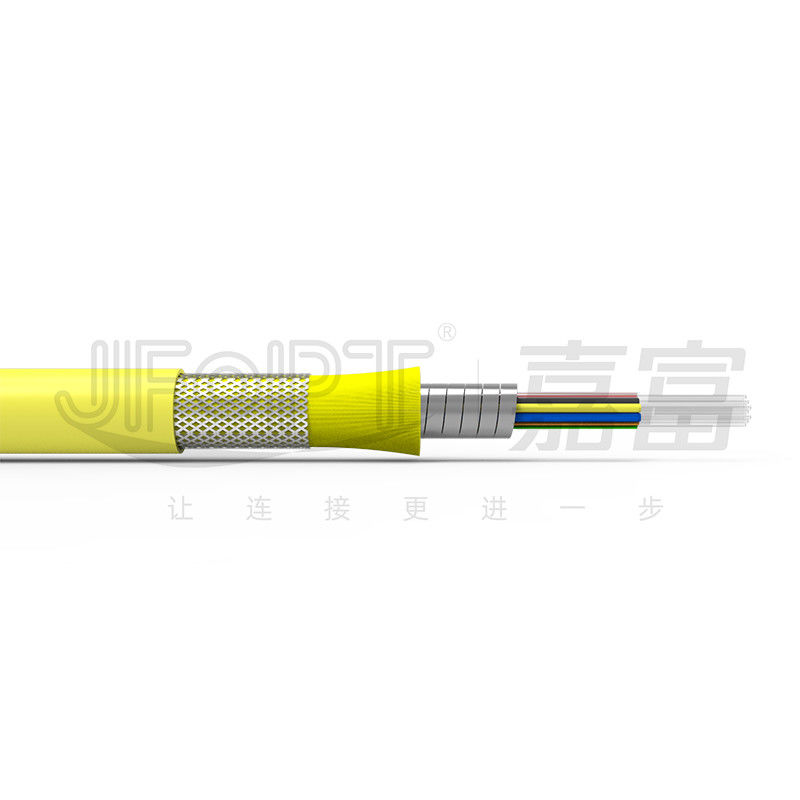

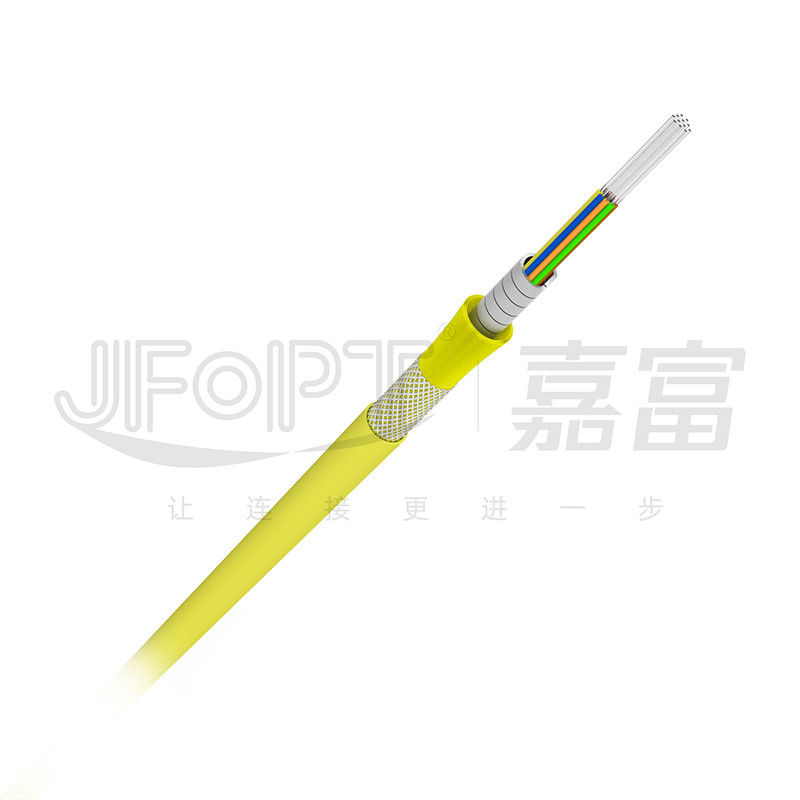

브레이크아웃 케이블 (내부 0.6 밀리미터 재킷 두배 갑옷)은 전송 매체로서 단단히 완충 섬유를 0.6 밀리미터로 구성됩니다. 섬유심은 아라미드 층과 그리고 나서 스테인레스 강 끈목의 외층을 뒤이어 스테인레스 강 갑옷 강관으로 싸여집니다. 더 케이블은 마침내 PVC / LSZH / 열 가소성 폴리우레탄 수지 재킷으로 밀려납니다. 그것은 브란칭 연결이 요구되는 광섬유 망, 데이터 센터, 통신 방과 다른 장소에서 복수 연결선을 분기시캐서 사용됩니다.
* 제품 특징
|
더 작은 외경으로, ① 전체적 갑옷 구조 |
내압축성과 설치류 보호와 비틀림 내성을 위한 ②Double-layer 갑옷 |
|
|
|
|
③ 스테인레스 강 갑옷과 신재료는 품질을 보증하기 위해 입힙니다 |
설치 공간을 저장한 ④Single-tube 멀티 코어 구조 |
|
|
|
* 애플리케이션
1.데이터 센터.
2.광통신 시스템.
3.통신 설비의 상호 접속.
* 구조 발표
* 케이블 매개 변수
|
항목 |
매개 변수 |
||||||
|
섬유 번수 |
2 |
4 |
6 |
8 |
12 |
||
|
타이트 버퍼 |
지름 |
0.6±0.1mm |
|||||
|
재료 |
PVC |
||||||
|
나선형 금속전공관 |
내경 |
1.35±0.05mm |
1.8±0.1mm |
2.15±0.1mm |
3.1±0.1mm |
||
|
외경 |
1.85±0.05mm |
2.35±0.1mm |
2.75±0.1mm |
3.9±0.1mm |
|||
|
갭 |
0.15±0.05mm |
0.3±0.05mm |
0.3±0.1mm |
||||
|
재료 |
SUS204 |
||||||
|
스테인레스 강 브레이드 |
재료 |
SUS304 |
|||||
|
외부 자켓 |
지름 |
3.0±0.1mm |
4.0±0.1mm |
4.5±0.1mm |
4.5±0.2mm |
6.0±0.3mm |
|
|
재료 |
PVC / LSZH / 열 가소성 폴리우레탄 수지 |
||||||
|
컬러 |
MM 동안 회색이거나, 맞춤화된 SM을 위한 청색 |
||||||
* 기계적 성능
|
항목 |
매개 변수 |
||||||
|
섬유 번수 |
2 |
4 |
6 |
8 |
12 |
||
|
케이블 체중 / 킬로그램 / 킬로미터 |
15 |
24 |
30 |
30 |
45 |
||
|
인장 강도 (장기) /N |
100 |
300 |
300 |
400 |
600 |
||
|
인장 강도 (단기간읜) /N |
200 |
500 |
600 |
800 |
800 |
||
|
붕괴 저항 /N/10cm |
3000 |
||||||
|
민. 굴곡 반경 (Dynamic)/mm |
60D |
||||||
|
Min.Bending 반지름 (Static)/mm |
30D |
||||||
|
작동 Temperature/C |
PVC는 -20 ~ +70 PVC LSZH를 입히고 열 가소성 폴리우레탄 수지가 -40 ~ +80을 입힙니다 |
||||||
|
상점 Temperature/C |
-40 ~ +80 |
||||||
* 섬유 파라미터
|
단일모드 |
|||||||
|
항목 |
유닛 |
G.652D |
G.657A1 |
G.657A2 |
|||
|
모드 필드 직경 |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
클래딩 직경 |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
피복 비원형성 |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
코어를 덮은 편심 오차 |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
코팅 직경 |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
코팅 비원형성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
클래딩 피복 편심 오차 |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
케이블 컷오프 파장 |
별거 안 해 |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
감쇠곁수 |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
다중-모드 |
|||||||
|
항목 |
유닛 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
코어 직경 |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
클래딩 직경 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
핵심 편심 오차 |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
피복 비원형성 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
코어를 덮은 편심 오차 |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
코팅 직경 |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
코팅 비원형성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
클래딩 피복 편심 오차 |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFL 대역폭 |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
감쇠곁수 |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* 제품 포장
|
|
|
|
드럼에 싸여집니다 |
밀봉된 드럼 |
* 공장 힘
|
전문 지식 : JFOPT는 다른 환경적이고 요구에 대한 필요를 충족시키는 고품질 케이블을 생산하기 위해 전문적 R&D 팀과 생산기술과 장비를 있습니다. |
|
||||
|
제조 능력 : 대규모 외장 케이블 주문의 적시 배달을 보증하면서, JFOPT는 40 실내 외장 케이블 제조기를 가지고 있습니다. 전문적 생산 라인과 장비로, 우리는 고객 요구를 충족시키기 위해 효율적으로 케이블의 대량을 생산할 수 있습니다. |
|
||||
|
품질 관리 : JFOPT는 엄격한 정성 조절 측정을 시행합니다. 원료와 들어오는 사찰 뿐 아니라 생산 과정은 단단한 버퍼링과 나선형 외장<外裝>과 외부 외장과 같은 다양한 구성 요소를 위한 자동화된 품질 테스팅 시스템을 통합시킵니다. 모든 생산 시험 장비는 정기적으로 유지됩니다. 수년간의 기술적 전문성과 성숙한 무장한 점퍼 생산 과정으로, 그들은. |
|
||||
|
규격개발 : JFOPT는 고객 만족도를 보증하면서, 다른 환경적이고 요구에 대한 필요를 충족시키기 위해 맞춤화된 케이블을 제공할 수 있는 전문적이고 경험이 풍부한 R&D 팀을 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 고객들의 다양한 요구를 충족시키기 위해 기술 혁신을 강조하고, 다른 구조, 크기, 핵심 총수와 색깔과 외장 케이블 제품을 설계합니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1. 요인이 광케이블을 구입할 때 간주되어야 하는 것?
모델과 색깔, 외경, 자재, 내화 정격과 광케이블의 기계적 성능을 고려하는 것이 중요합니다.
2.당신은 색과 프린팅 특화를 받아들입니까?
예, 우리가 샘플을 기반으로 색과 프린팅을 개별화하 라고 당신이 규정합니다.
3.당신은 어떤 종류의 광케이블을 생산할 수 있습니까?
패치 코드, 작은 케이블, 리본 케이블, ADSS, GYTA, GYTS, GYXTW,와 많포함하여 우리는 여러가지 유형의 실내 야외 광케이블을 생산할 수 있습니다.
4.당신의 광케이블을 위한 최소 명령량이 무엇입니까?
정규적 광케이블을 위해, 최소 명령량은 1 킬로미터입니다. 특별한 광케이블을 위해 더 많은 정보를 원하면 우리의 판매팀에 연락하세요.
5.당신의 배달 타임 프레임이 무엇입니까?
일반적으로, 정규적 광케이블을 위한 배달 시간은 3 근무일 내에 포함됩니다.
