원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
모델 번호:
JFOC-GYFJKU
연락주세요

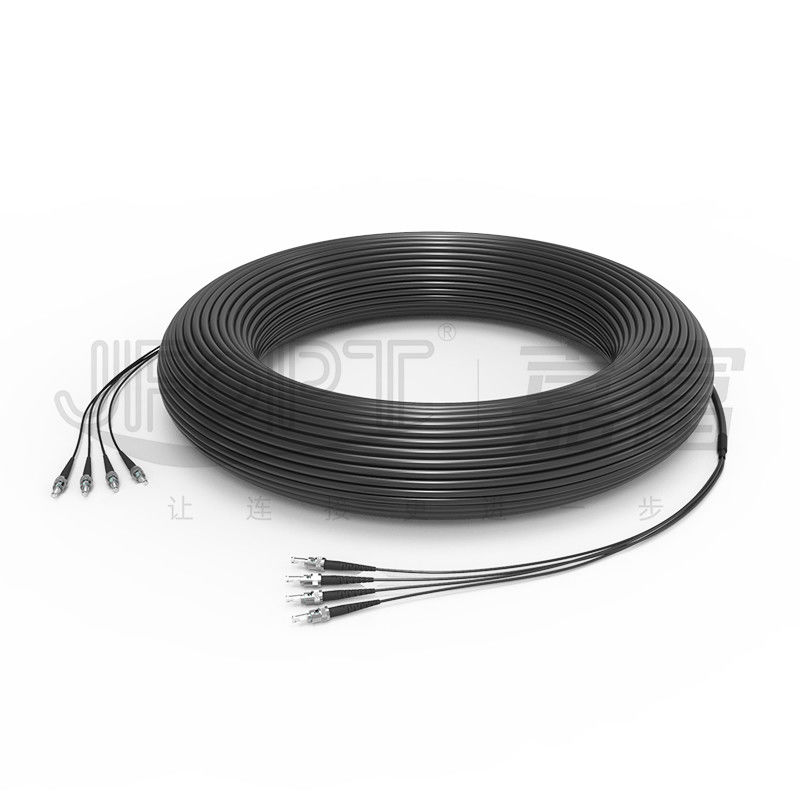

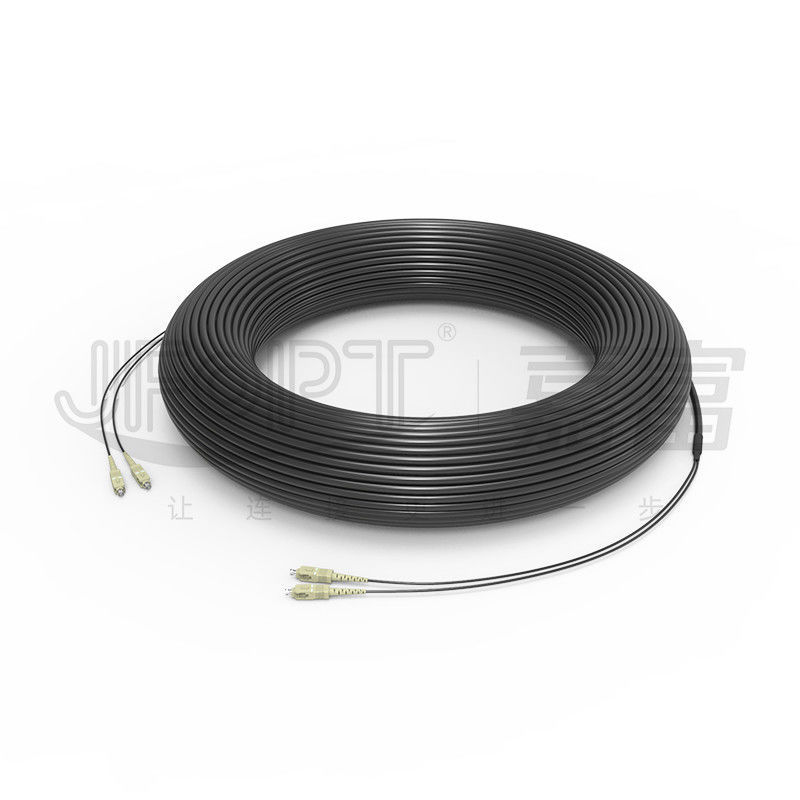

Pressure/ Durable/ 안정적인 전송에 저항력이 있는 한 개의 무장한 분야 전술적 케이블 작은 직경 쉬운 케이블링

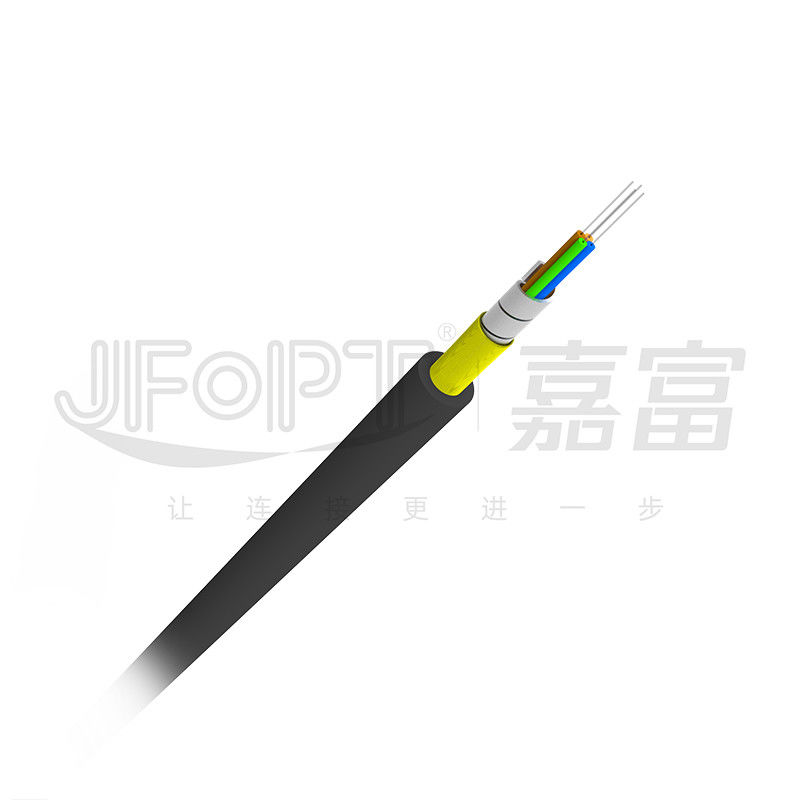

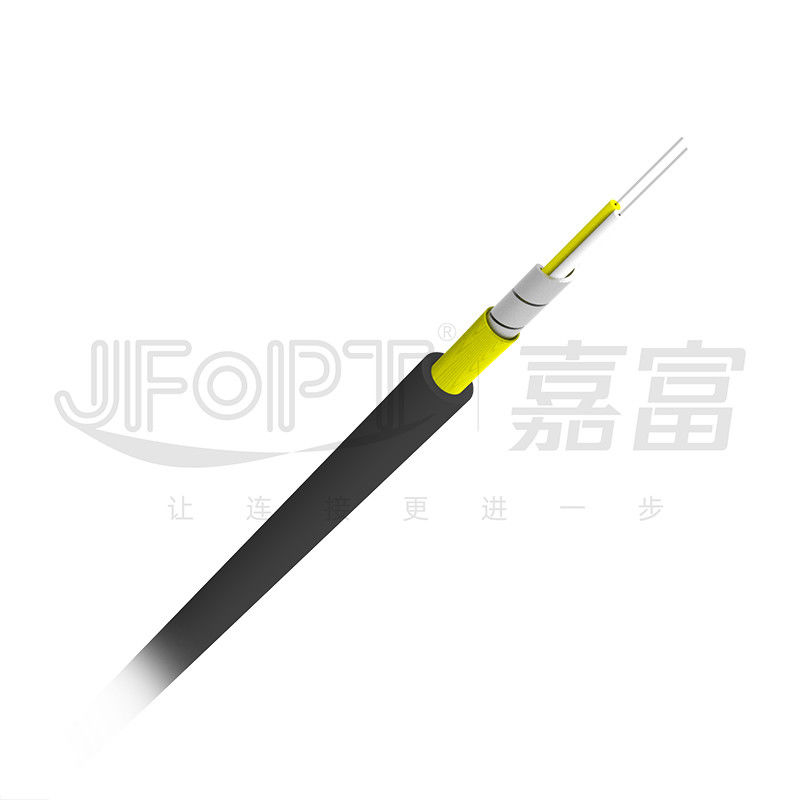

단층 무장한 분야 전술적 케이블은 0.9 밀리미터로 구성되거나 0.6 밀리미터가 광케이블을 입혔으며, 그것이 스테인레스 강 강관의 레이어로 싸여집니다. 갑옷 튜브는 더욱 아라미드 얀의 층으로 덮이 그리고 마침내 더 케이블이 마지막 케이블 조립을 형성하기 위해 열 가소성 폴리우레탄 수지 물질의 외층으로 밀려납니다.
* 제품 특징
|
케이블 설치 동안 케이블 부설과 저장 시간을 용이하게 하는 케이블 풀러를 위한 ①Optional |
기지국 케이블과 비교하여 크기에서 그것을 작게 만들면서, 5.0 밀리미터의 최대 외경과 ②The 케이블은 다중 광섬유를 수용할 수 있습니다 |
|
|
|
|
③TPU 재킷은 유연성을 제공하고, 작은 벤드 반경을 고려합니다 |
- |
|
|
- |
* 애플리케이션
1.기지국 통신 시스템
2.비디오 감시 시스템
* 구조 발표
* 케이블 매개 변수
|
항목 |
상술 |
||||||
|
섬유 번수 |
2 |
4 |
|||||
|
타이트 버퍼 섬유 |
외경 |
0.6±0.1mm |
0.9±0.1mm |
0.6±0.1mm |
|||
|
재료 |
PVC |
||||||
|
녹슬지 않는 스텔튜브 |
재료 |
SUS204 |
|||||
|
내경 |
1.25±0.1mm |
2.2±0.1mm |
2.1±0.1mm |
||||
|
외경 |
1.8±0.1mm |
2.8±0.1mm |
2.4±0.1mm |
||||
|
외부 자켓 |
재료 |
열 가소성 폴리우레탄 수지 |
|||||
|
색 |
고객이 지정된 검정색 / |
||||||
|
두께 |
0.6±0.1mm |
1.0±0.1mm |
0.9±0.1mm |
1.1±0.1mm |
|||
|
외경 |
3.3±0.2mm |
4.0±0.2mm |
5.0±0.2mm |
4.5±0.2mm |
5.0±0.2mm |
||
* 기계적 성능
|
항목 |
상술 |
||||||
|
섬유 번수 |
2 |
4 |
|||||
|
외부 자켓 차원 / 밀리미터 |
3.3±0.2mm |
4.0±0.2mm |
5.0±0.2mm |
4.5±0.2mm |
5.0±0.2mm |
||
|
(장기) /N을 팽팽하게 하세요 |
300 |
600 |
400 |
600 |
|||
|
(단기간) /N을 팽팽하게 하세요 |
600 |
1000 |
800 |
1000 |
|||
|
Crush/N/10cm |
300 |
||||||
|
민. 반지름 / 밀리미터를 만곡시키세요 |
30D |
||||||
|
작동 Temperature/C |
-40~+85 |
||||||
|
저장 Temperature/C |
-40~+85 |
||||||
* 섬유 파라미터
|
단일모드 |
|||||||
|
항목 |
유닛 |
G.652D |
G.657A1 |
G.657A2 |
|||
|
모드 필드 직경 |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
클래딩 직경 |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
피복 비원형성 |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
코어를 덮은 편심 오차 |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
코팅 직경 |
μm |
245±7 |
245±5 |
245±5 |
|||
|
코팅 비원형성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
클래딩 피복 편심 오차 |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
케이블 컷오프 파장 |
별거 안 해 |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
희석 |
1310nm |
dB/km |
≤0.34 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.2 |
≤0.21 |
≤0.21 |
|||
|
다중-모드 |
|||||||
|
항목 |
유닛 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
코어 직경 |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
클래딩 직경 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
핵심 비원형성 |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
피복 비원형성 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
코어를 덮은 편심 오차 |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
코팅 직경 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
코팅 비원형성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
클래딩 피복 편심 오차 |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFL 대역폭 |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
감쇠곁수 |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤0.8 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* 제품 포장
|
|
|
|
드럼에 싸여집니다 |
밀봉된 드럼 |
* 공장 힘
|
전문화 : JFOPT는 분야 전술적 케이블의 다양한 구조를 생산하기 위해 전문적 연구와 개발 팀과 생산기술과 장비를 가지고 있습니다,를 포함하여 비금속 전-유전체, 갑옷, 서브유닛 갑옷, 비금속 / 금속성 센터 강도 부재와 많습니다. |
|
||||
|
제조 능력 : JFOPT는 생산 라인을 가지고 있고 맞춘 길이, 맞춘 드럼과 다른 사람을 제공하는 대경 케이블을 위한 장비가 고객에 대한 필요를 충족시키기 위해 생산을 1회분으로 처리합니다. |
|
||||
|
품질 관리 : JFOPT는 완전히 인터내셔널 또는 국민 또는 산업표준 요구에 따른 물질을 선택하면서, 엄격한 품질 관리를 구현하고, 적절한 인증을 제공할 수 있습니다. |
|
||||
|
표준화 : JFOPT의 프로팀은 당신의 특정 필요를 이해하고, 맞춤형 솔루션을 제공합니다. 그것이 기지국 건설 또는 확장 또는 보수인지, 우리는 당신의 사업의 평활 경과를 보증하기 위해 전문가 조언과 지원을 할 수 있습니다. |
|
||||
|
기술 혁신 : 매년 제품을 위한 연구 개발 업그레이드를 수행하고, 진화하는 시장 수요를 충족시키기 위해 끊임없이 혁신적 제품을 소개하면서, JFOPT는 기술 혁신에 초점을 맞춥니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 포괄적 기술 지원과 애프터 서비스도 고품질 제품만을 제공하지 않습니다. 우리의 전문적 기술 팀은 설치 유도, 성능 시험, 문제해결과 부대 사업을 제공할 수 있습니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.무엇이 광섬유 케이블을 선택할 때 고려하여야 합니까?
케이블 유형과 섬유 번수, 색깔, 외경, 물질, 내화 정격, 기계적 성능과 다른 관련 사양을 고려하는 것이 중요합니다.
2.우리는 주문 제작된 색과 더 케이블에 인쇄하는 것 요구할 수 있습니까?
예, 우리가 샘플과 콘텐츠를 기반으로 색상과 케이블 프린팅을 개별화하 라고 당신이 규정합니다.
3.우리는 기지국 이용을 위해 분야 전술적 패치 코드로 처리된 광섬유 케이블을 가지고 있을 수 있습니까?
우리는 당신이 기지 국 응용 프로그램을 위해 필요로 하는 광섬유 점퍼로 다양한 광섬유 케이블을 처리할 수 있는 전문적 연결기 처리 생산 라인을 가지고 있습니다.
4.우리는 어떠한 다른 유형의 광섬유 케이블을 제조할 수 있습니까?
드롭 케이블, 작은 케이블, 브트레아크아웃 케이블, ADSS, GYTA, GYTS, GYXTW,와 많포함하여 우리는 실내이고 야외 광섬유 케이블의 다른 유형을 제조할 수 있습니다.
5.우리의 납입 리드 타임이 무엇입니까?
레귤러 섬유 옵틱 케이블을 위해, 우리는 보통 3 근무일의 생산 소요 시간이 있습니다.
