원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MPO 트렁크 케이블 144C 12*12 패치 코드
연락주세요

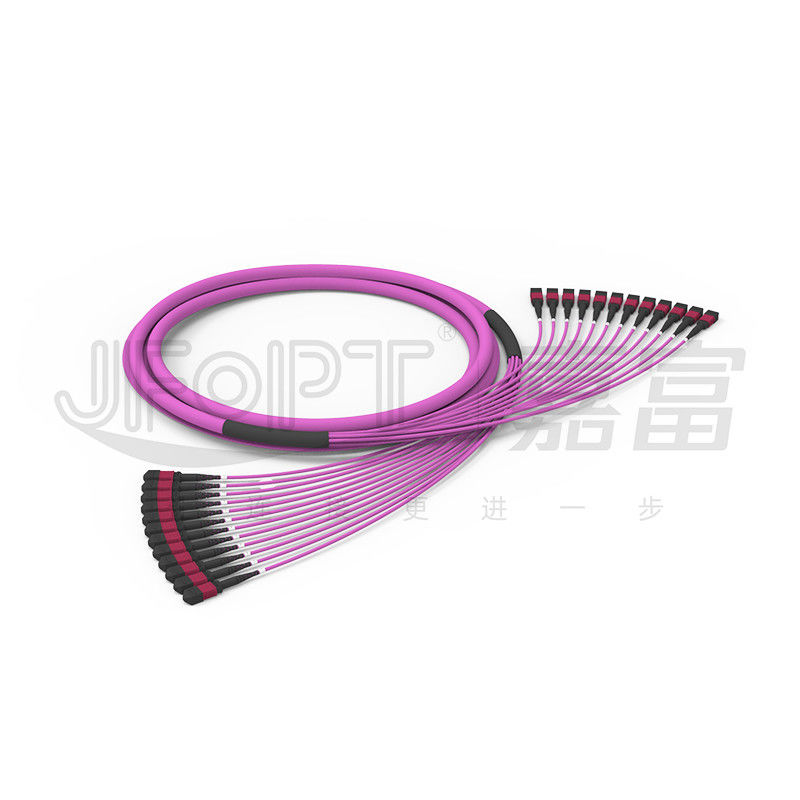

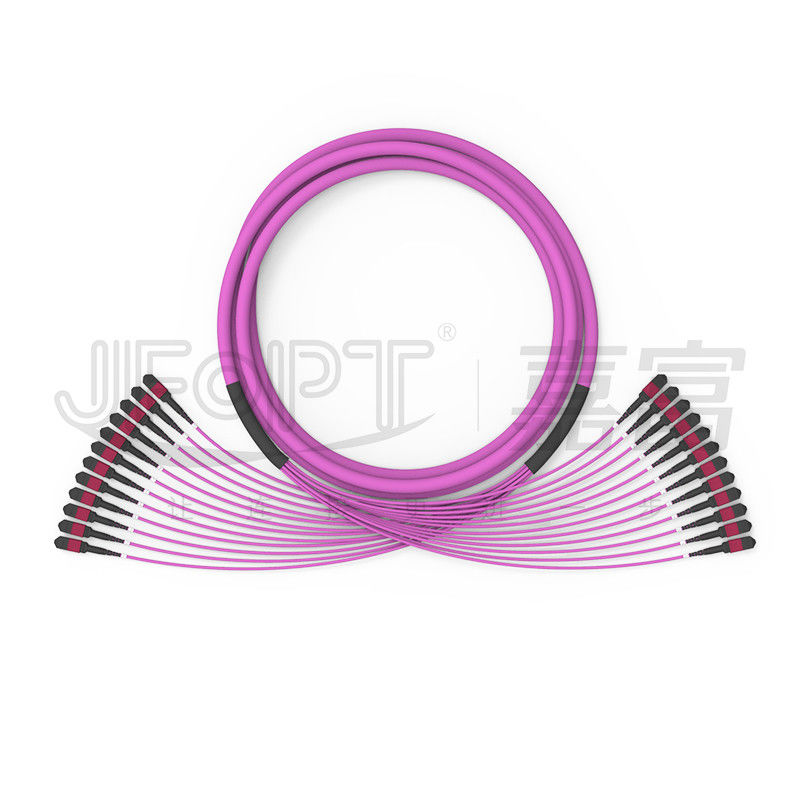

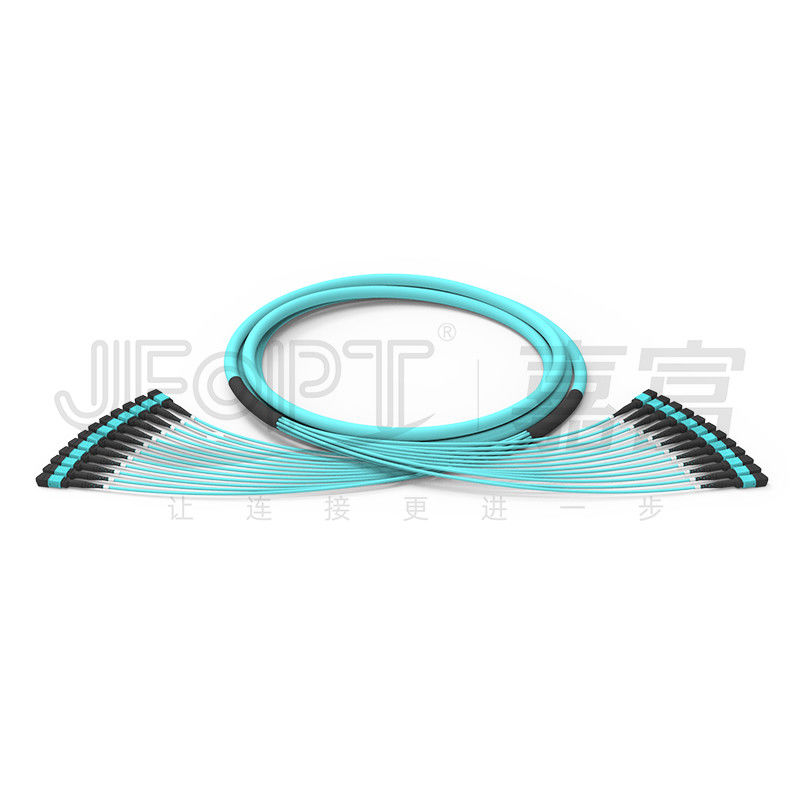

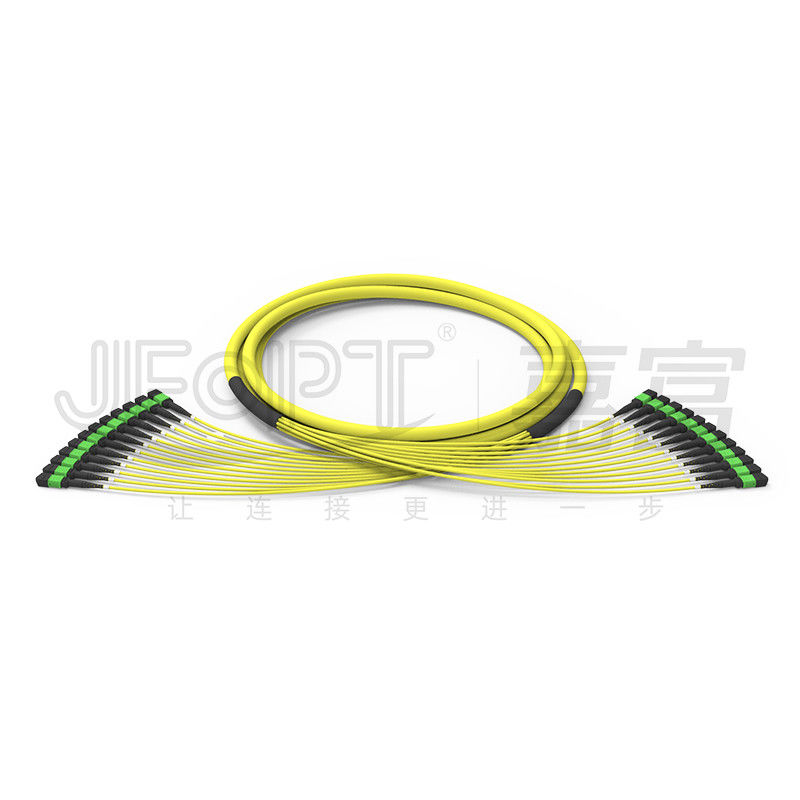

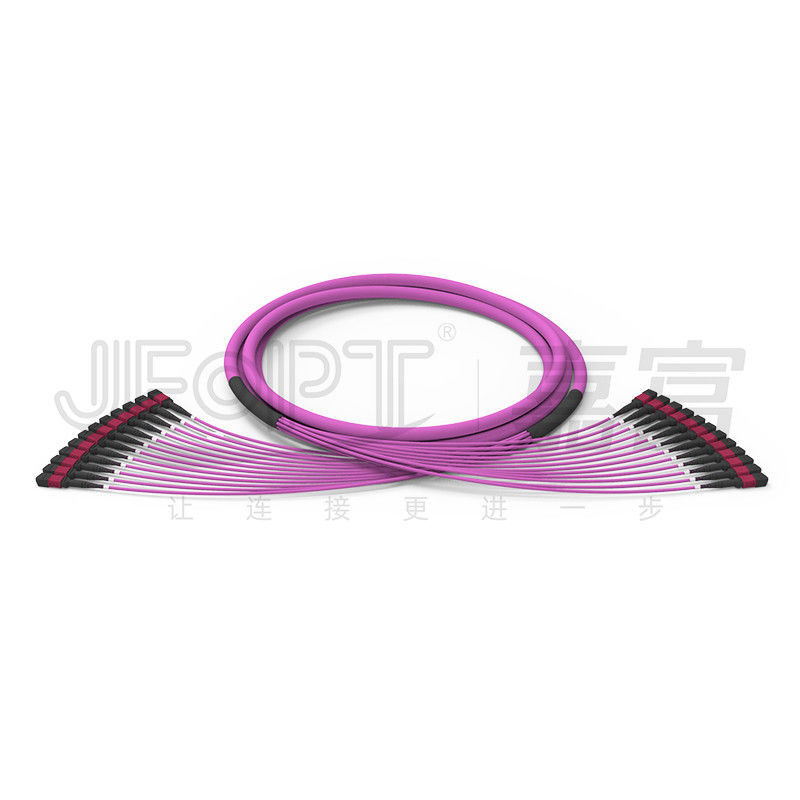

MPO 점퍼 144 핵심 12 유닛 MPO 연결기 * 24 평탄하지 않은 가지 MPO 트렁크 케이블을 선별홈통으로 고르느요
JFOPT의 144 핵심 트렁크 MPO 점퍼는 넓게 데이타 센터 서버 룸과 건물 사이의 상호 접속을 위해 사용됩니다. 이러한 점퍼는 일반적으로 12 서브유닛 (서브유닛 당 12개 섬유)로 작은 케이블을 활용합니다. 구조에서 그것을 더 안정적이게 하면서, 줄기 점퍼는 어떠한 가지도 가지고 있지 않습니다. 작은 케이블의 각각 서브유닛은 MT가 우수한 반사 특성과 삽입 손실량 성능을 보증하기 위해 페룰을 다는다는 것을고 정밀도와 저손실을 특징으로 하는 MPO 연결기를 갖추고 있습니다. JFOPT의 MPO 점퍼는고 정밀도 장비에 의해 제조되고, 클린 룸 환경에서 100% 테스트를 받습니다. 우리의 조직 내부 기술 팀은 특별한 고객 요구 사항을 충족시키기 위해 맞춤형 솔루션을 제공할 수 있습니다.
* 특징
|
비용을 줄이는 동안 144 핵심 멀티유니트 구조 작은 케이블의 ①The 사용은 고밀도 와이어링을 고려합니다 |
②Customizable 표시 링은 손실과 극성의 빠른 식별을 가능하게 합니다 |
||||
|
|
|
||||
|
OFN / OFNP / OFNR와 같은 난연제 평가를 위한 ③Options는 다른 예산 요건을 충족시킬 수 있습니다 |
④ 분지 길이는 특정 필요에 따라 맞춤화될 수 있습니다 |
||||
|
|
|
||||
|
⑤ 우수한 안정성과 반복성 |
- |
||||
|
|
- |
||||
* 애플리케이션
1.섬유 접속 네트워크
2.섬유 데이터 전송
3.섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스
* MPO 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
남자 / 여성 |
말레 : 핀으로 여성 : 핀 없이 |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 케이블 매개 변수
|
항목 |
매개 변수 |
||||||
|
섬유형 |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
섬유 번수 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
장치 대수 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
24개 핵심 / 유닛 |
|
중심 강도 부재 |
/ |
/ |
FRP |
||||
|
서브 케이블 유닛 외경 |
3.0 밀리미터 |
||||||
|
서브 케이블 유닛 재킷 소재 |
PVC / LSZH |
||||||
|
서브 케이블 유닛 재킷 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
서브 케이블 부대 강도 부재 |
아라미드 얀 |
||||||
|
외부 자켓 지름 |
9.5 밀리미터 |
9.5 밀리미터 |
11.5 밀리미터 |
13.5 밀리미터 |
17.0 밀리미터 |
||
|
외부 자켓 재료 |
PVC / LSZH |
||||||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
(장기적인) 인장 강도 |
300N |
200N |
400N |
800N |
1600N |
||
|
(단기간인) 인장 강도 |
600N |
400N |
1000N |
1500N |
3000N |
||
|
(장기적인) 붕괴 저항 |
300N/10cm |
||||||
|
(단기간인) 붕괴 저항 |
1000N/10cm |
||||||
|
(동적인) 최소 벤딩 범위 |
20D |
||||||
|
최소 벤딩 범위 (정전기) |
10D |
||||||
|
작동 온도 |
-20~60C |
||||||
|
저장 온도 |
-20~60C |
||||||
|
내화 정격 |
OFN / OFNR / OFNP |
||||||
* 커넥터 부트 선택
|
MPO 부트 타입 |
||||
|
타입 |
상술 |
적용 가능한 케이블 OD |
그림 |
그림 |
|
라운드 부트 |
3.0 부트 L=33mm |
3.0/3.2 |
|
|
|
3.0 부트 L=17mm |
3.0/3.2 |
|
|
|
|
케케묵은 부트 |
3.0 부트 L=25mm |
3.0/3.2 |
|
|
|
푸쉬풀 방식 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 커넥터 하우징 색상 옵션
|
MPO 연결기 |
||||
|
단일모드 |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
다중 모드 |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
기준 색 수 팬톤 7641C |
||||
|
|
||||
* 극성 선택
|
12F 패치 코드 |
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문화 : 고품질, 고성능 MPO 점퍼의 생산을 가능하게 하면서, JFOPT는 전문 성과 상위 브랜드 장비 (SUMIX/JRG/OPTOTEST)의 전체 세트로, 10년 이상간 MPO 점퍼의 생산에 대해 집중했습니다. |
|
||||
|
제조 능력 : JFOPT는 빨리 MPO 점퍼의 대량을 생산하고 고객 요구를 충족시키기 위해 효율적으로 5 MPO 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
품질 관리 : 원료 조달부터 생산 과정까지 모든 단계에 시험을 받고 모니터링하는 전문적 품질을 포함하여 JFOPT는 엄격한 정성 조절 측정을 시행합니다. 우리는 제품 품질을 보증하기 위해 100% 3D 방해 시험과 IL&RL 검사와 끝면 검역을 수행합니다. |
|
||||
|
표준 현상 : JFOPT는 제품 밀도와 성능 안정성을 보증하기 위해 발달하고 엄밀하게 고객 요구 사항을 기반으로 MPO 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신을 강조하고, 더 진보적이고 고성능 MPO 점퍼를 개발하는데 전념한 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.쟁점이 MPO 점퍼를 특화할 때 간주되어야 하는 것?
점퍼 길이 / 케이블재료 / 섬유형과 남자인 핵심 혐의 / 또는 암놈 커넥터 / 삽입 손실 기준 / 색깔 요구 / 브랜드와 특화 요구.
2.어떻게 우리가 MPO 점퍼를 위한 안정적 매개 변수를 보증합니까?
안정적 매개 변수를 보증하면서, JFOPT의 MPO 점퍼는 100% 3D 간섭계 테스트와 100% 삽입 손실 테스트를 받습니다.
3.우리의 납입 리드 타임이 무엇입니까?
즉시 인도를 보증하면서, 우리는 30,000+ MPO 연결기의 월별 생산능력을 가집니다.
4.우리가 어떠한 다른 MPO-관련된 제품을 제공합니까?
MPO 점퍼 뿐 아니라 우리는 또한 MPO 되돌림, MPO 감쇠기, MPO 수컷에서 암컷 어댑터들, MT 점퍼와 다른 MPO-관련된 제품을 생산합니다.
