원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MPO 96C OM5 50/125 LL
연락주세요

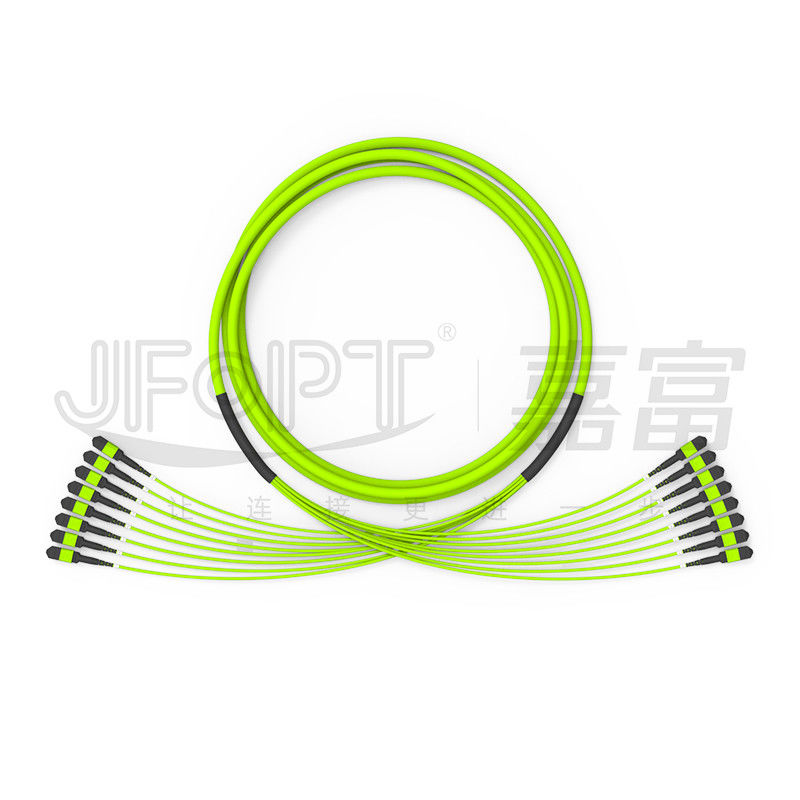

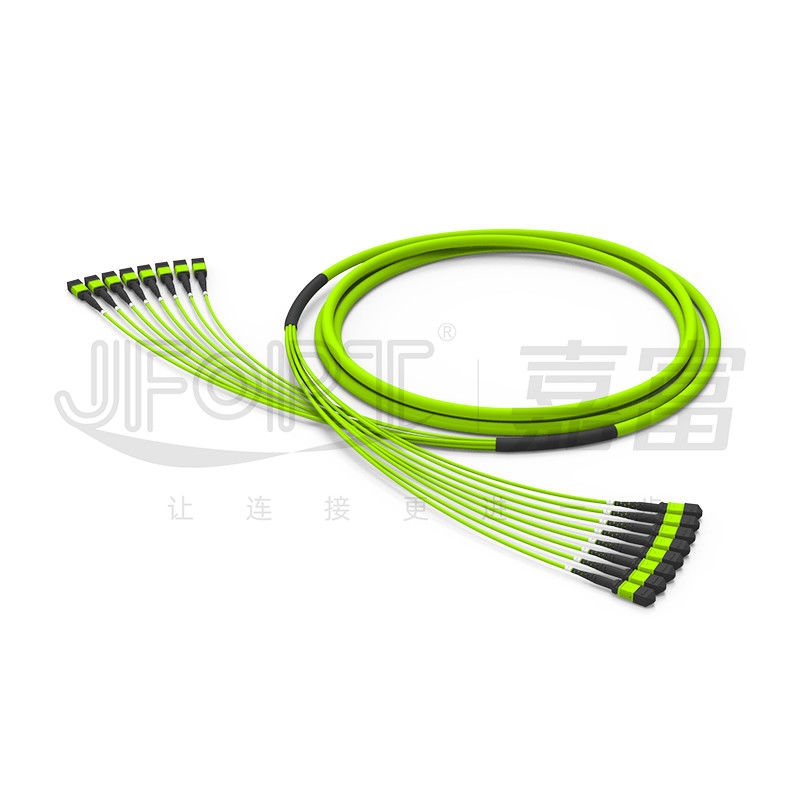

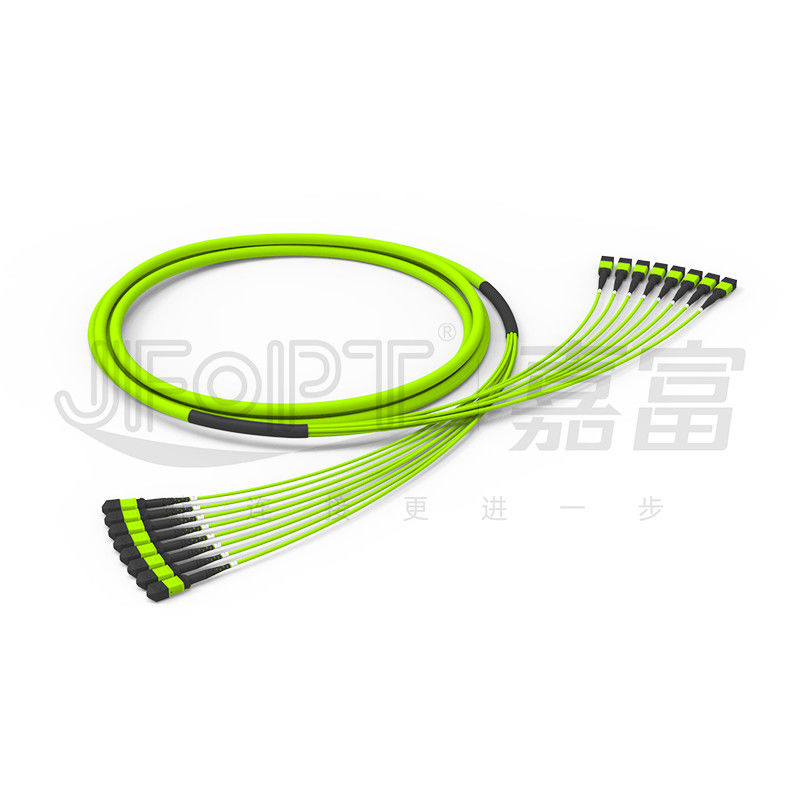

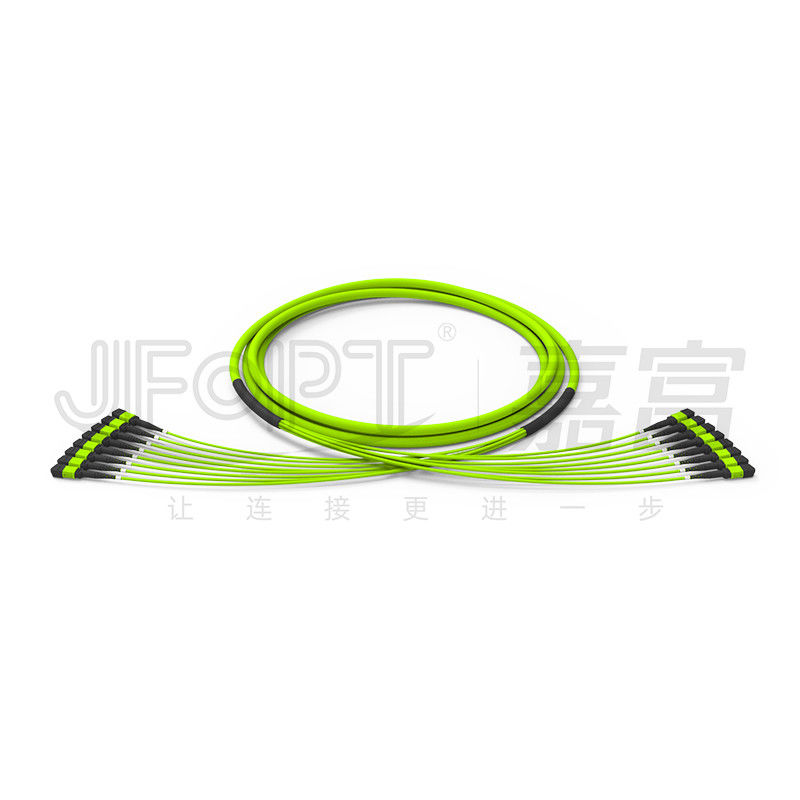

96 핵심 12 섬유 *8 알려지지 않은 OM5 50/125 다중 모드 고대역 작은 원형 케이블 트렁크 케이블
케이블 관리로 더 높은 통합과 중요한 공간 절약을 제공하면서, 96 핵심 MPO 트렁크 케이블은 단위 당 12개 섬유와 96 핵심 작은 케이블을 (요구에 따라 주문형인) 사용합니다. 더 큰 대역폭과 더 긴 전송거리를 제공하면서, 더 케이블은 굴곡 무감각한 다중 모드 OM5 섬유로 만들어집니다. 인장 강도를 강화하는 것은 강화 현상 요소로서 아라미드 얀을 특징으로 합니다. 내염성을 보증하면서, 더 케이블은 OFNP 난연제 시청률로 만들어질 수 있습니다. 그것은 황사와 수분을 방지하고 정전기적 손상에 대하여 보호하기 위해 정전기 방지용 가방에서 패키징됩니다.
* 특징
|
① OM5 섬유는 더 높은 대역폭을 제공합니다 |
②The 96 핵심 트렁크 케이블은 처리되고 조직하기 쉽습니다 |
||||
|
|
|
||||
|
400G를 위해 150 미터에 도달할 수 있는 ③ 긴 전송거리 |
최고 500까지 번의 ④ MPO 내구성 |
||||
|
|
|
||||
|
IEC-61754-7과 ⑤Compliant와 TIA-604-5 (FOCIS-5) 표준 |
- |
||||
|
|
- |
||||
* 애플리케이션
1.데이타 센터 네트워크 케이블링.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.

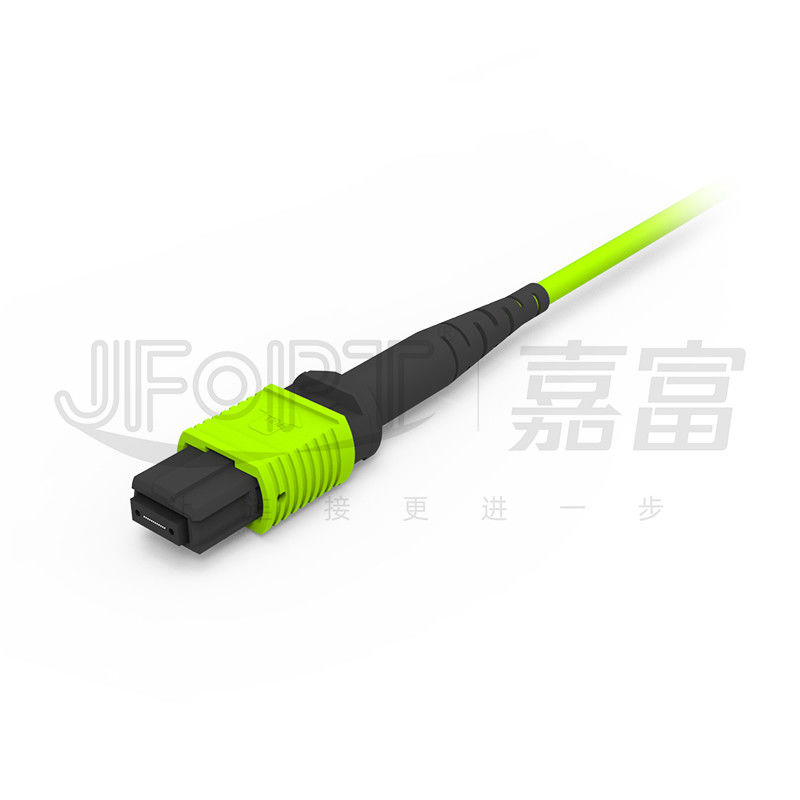

* MPO 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
남자 / 여성 |
말레 : 핀으로 여성 : 핀 없이 |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 케이블 매개 변수
|
항목 |
매개 변수 |
||||||
|
섬유형 |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
섬유 번수 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
장치 대수 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
12개 핵심 / 유닛 |
24개 핵심 / 유닛 |
|
중심 강도 부재 |
/ |
/ |
FRP |
||||
|
서브 케이블 유닛 외경 |
3.0 밀리미터 |
||||||
|
서브 케이블 유닛 재킷 소재 |
PVC / LSZH |
||||||
|
서브 케이블 유닛 재킷 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
서브 케이블 부대 강도 부재 |
아라미드 얀 |
||||||
|
외부 자켓 지름 |
9.5 밀리미터 |
9.5 밀리미터 |
11.5 밀리미터 |
13.5 밀리미터 |
17.0 밀리미터 |
||
|
외부 자켓 재료 |
PVC / LSZH |
||||||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
||||||
|
(장기적인) 인장 강도 |
300N |
200N |
400N |
800N |
1600N |
||
|
(단기간인) 인장 강도 |
600N |
400N |
1000N |
1500N |
3000N |
||
|
(장기적인) 붕괴 저항 |
300N/10cm |
||||||
|
(단기간인) 붕괴 저항 |
1000N/10cm |
||||||
|
(동적인) 최소 벤딩 범위 |
20D |
||||||
|
최소 벤딩 범위 (정전기) |
10D |
||||||
|
작동 온도 |
-20~60C |
||||||
|
저장 온도 |
-20~60C |
||||||
|
내화 정격 |
OFN / OFNR / OFNP |
||||||
* 커넥터 부트 선택
|
MPO 부트 타입 |
||||
|
타입 |
상술 |
적용 가능한 케이블 OD |
그림 |
그림 |
|
라운드 부트 |
3.0 부트 L=33mm |
3.0/3.2 |
|
|
|
3.0 부트 L=17mm |
3.0/3.2 |
|
|
|
|
평평한 부츠 |
3.0 부트 L=25mm |
3.0/3.2 |
|
|
|
푸쉬풀 방식 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 연결기 색상 옵션
|
MPO 연결기 |
||||
|
단일모드 |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
다중 모드 |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
라임 그린 |
|||
|
기준 색 수 팬톤 7641C |
기준 색 수 팬톤 375C |
|||
|
|
|
|||
* 극성 선택
|
12F 패치 코드 |
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문화 : 고품질, 고성능 MPO 점퍼의 생산을 가능하게 하면서, JFOPT는 전문 성과 상위 브랜드 장비 (SUMIX/JRG/OPTOTEST)의 전체 세트로, 10년 이상간 MPO 점퍼의 생산에 대해 집중했습니다. |
|
||||
|
제조 능력 : JFOPT는 빨리 MPO 점퍼의 대량을 생산하고 고객 요구를 충족시키기 위해 효율적으로 5 MPO 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
품질 관리 : JFOPT는 전문적 품질 검역과 제품 품질을 보증하기 위한 100% 3D 방해 시험과 삽입 손실 시험과 끝면 검역을 포함하여, 모든 단계에 모니터링하는 것으로, 원료와 생산 과정 전체에 걸쳐 엄격한 품질 관리를 구현합니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 제품 밀도와 성능 안정성을 보증하기 위해 발달하고 엄밀하게 고객 요구 사항을 기반으로 MPO 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신을 강조하고, 더 진보적이고 고성능 MPO 점퍼를 개발하는데 전념한 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.쟁점이 MPO 점퍼를 특화할 때 간주되어야 하는 것?
점퍼 길이 / 케이블재료 / 섬유형과 남자인 핵심 혐의 / 또는 암놈 커넥터 / 삽입 손실 기준 / 색깔 요구 / 브랜드와 특화 요구.
2.어떻게 우리가 MPO 점퍼를 위한 안정적 매개 변수를 보증합니까?
안정적 매개 변수를 보증하면서, JFOPT의 MPO 점퍼는 100% 3D 간섭계 테스트와 100% 삽입 손실 테스트를 받습니다.
3.우리의 납입 리드 타임이 무엇입니까?
즉시 인도를 보증하면서, 우리는 30,000+ MPO 연결기의 월별 생산능력을 가집니다.
4.우리가 어떠한 다른 MPO-관련된 제품을 제공합니까?
MPO 점퍼 뿐 아니라 우리는 또한 MPO 되돌림, MPO 감쇠기, MPO 수컷에서 암컷 어댑터들, MT 점퍼와 다른 MPO-관련된 제품을 생산합니다.
