Place of Origin:
CHINA
브랜드 이름:
JFOPT
인증:
CE, ISO9001
모델 번호:

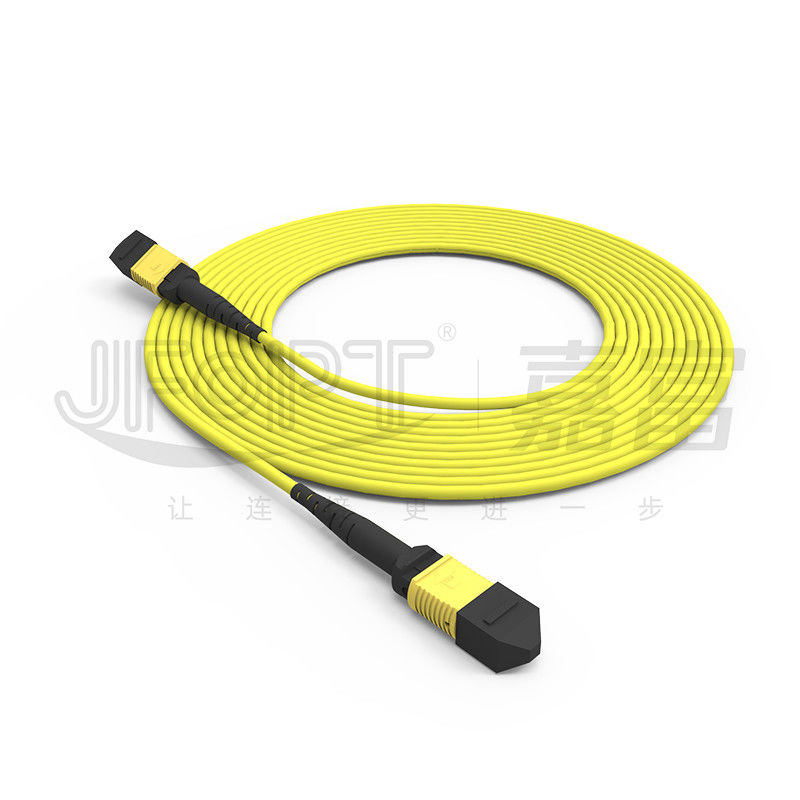

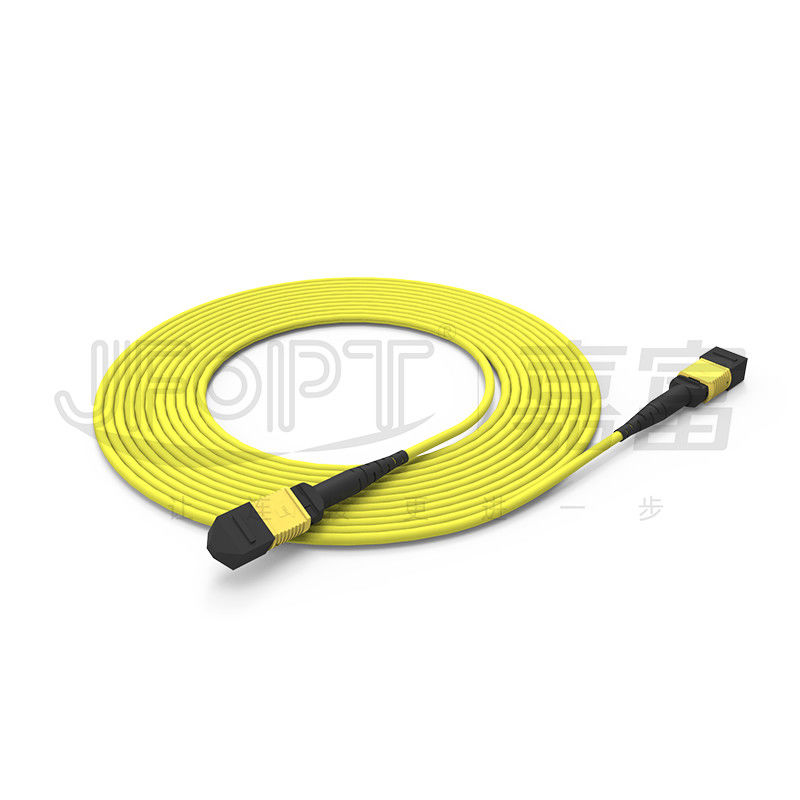

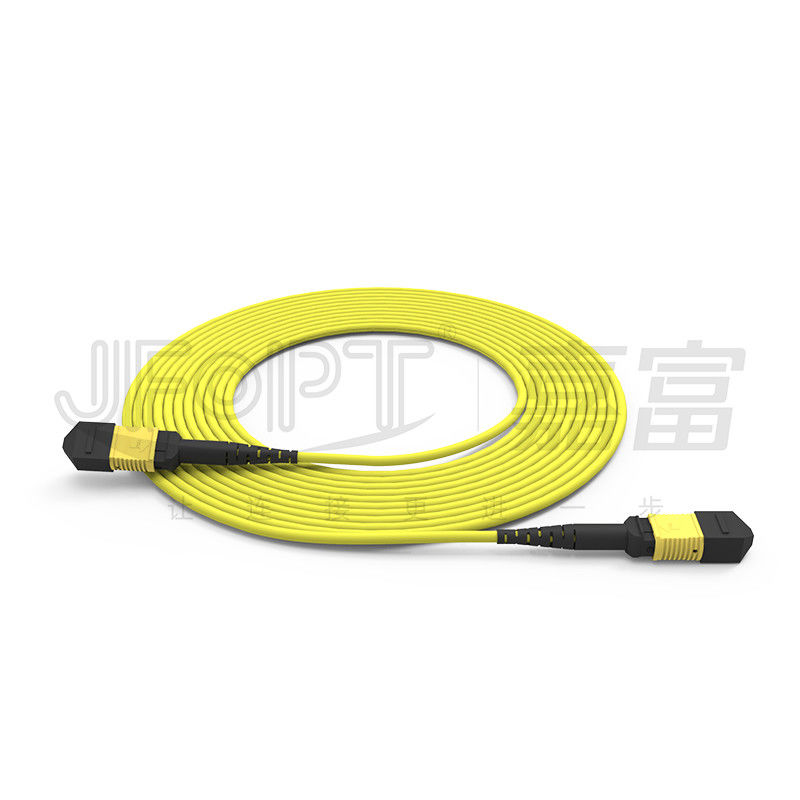

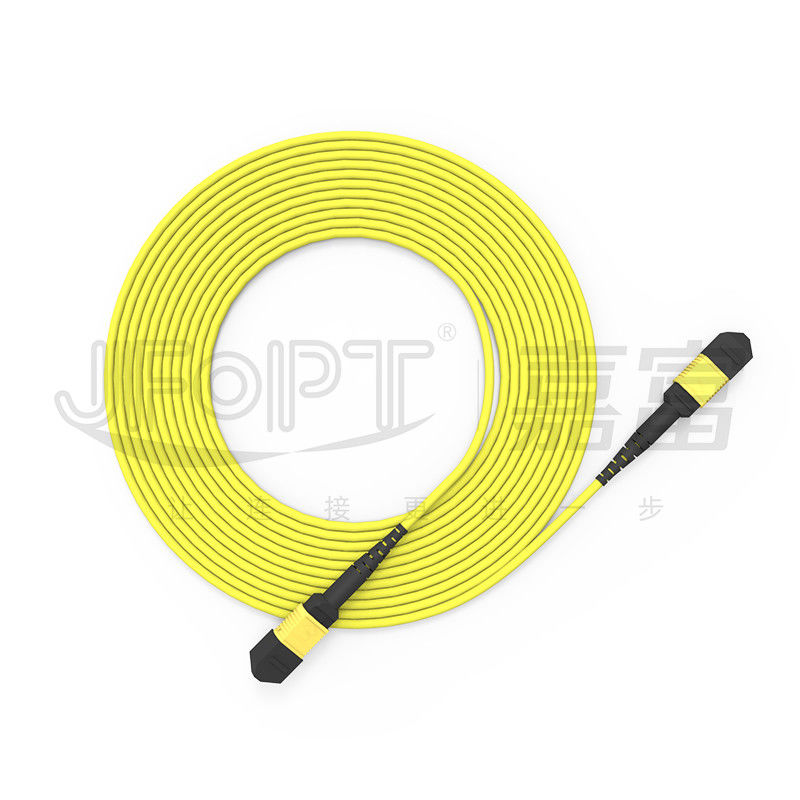

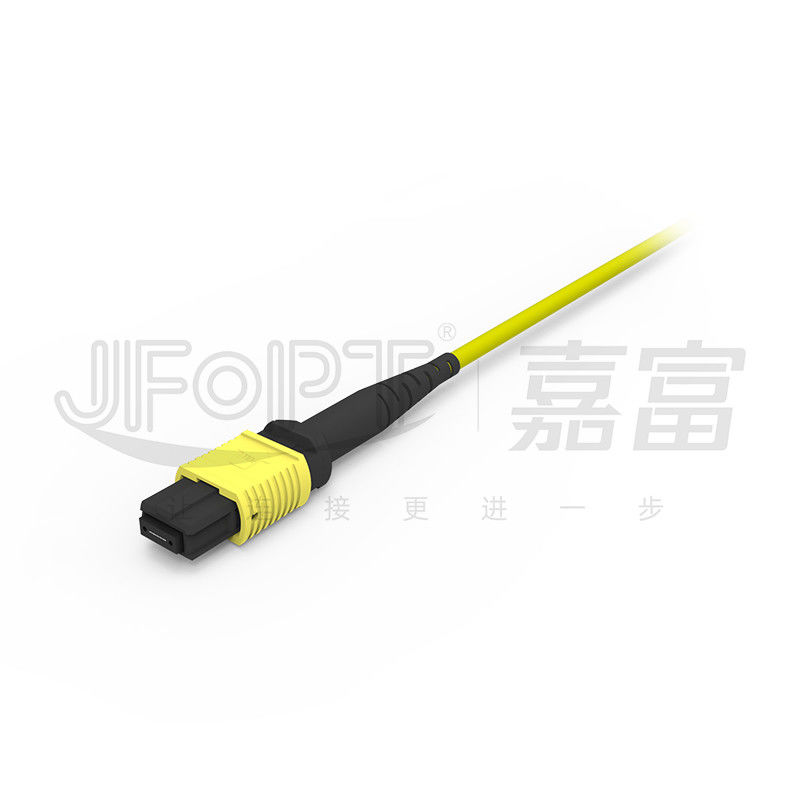

12 코어 MPO(f) 저손실 패치 케이블
연락주세요
MPO 트렁크 케이블 12f는 MPO 모듈과 영구적인 연결을 구축하는 데 필수적입니다. 이러한 케이블은 광섬유 패널에서 연결 형태를 변경하는 유연성을 제공합니다.작은 지름의 광 케이블과 12 코어 MPO 커넥터를 사용하여, MPO 사전 종료 된 광 케이블은 플러그 앤 플레이 기능을 위해 만들 수 있습니다. 이것은 배치를 빠르고 쉽게합니다.플러그 앤 플레이 모듈 또는 MPO 어댑터 패널에 원활하게 연결할 수 있기 때문에.
1- A급 끝 표면을 깎아
수입 밀링 장비 및 밀링 소재가 사용됩니다. 페룰의 끝 표면은 평평한 밀링 상태입니다. 첨단 제조 기술은 더 안정적인 전송을 보장합니다.
2- LSZH 저흡연
알로겐이 없는, 불 retardant 및 환경 친화적인 광 케이블 껍질은 외부 신호 간섭을 제거하고 투명하고 안정적이고 민첩하고 자연스러운 전송을 제공합니다.
3- 사각형 인성화된 디자인
사각형 입과 반대 입, 강력한 다재다능성, 오늘날 시장에서 광섬유 인터페이스가있는 대부분의 장치에 적합
4콤팩트한 디자인

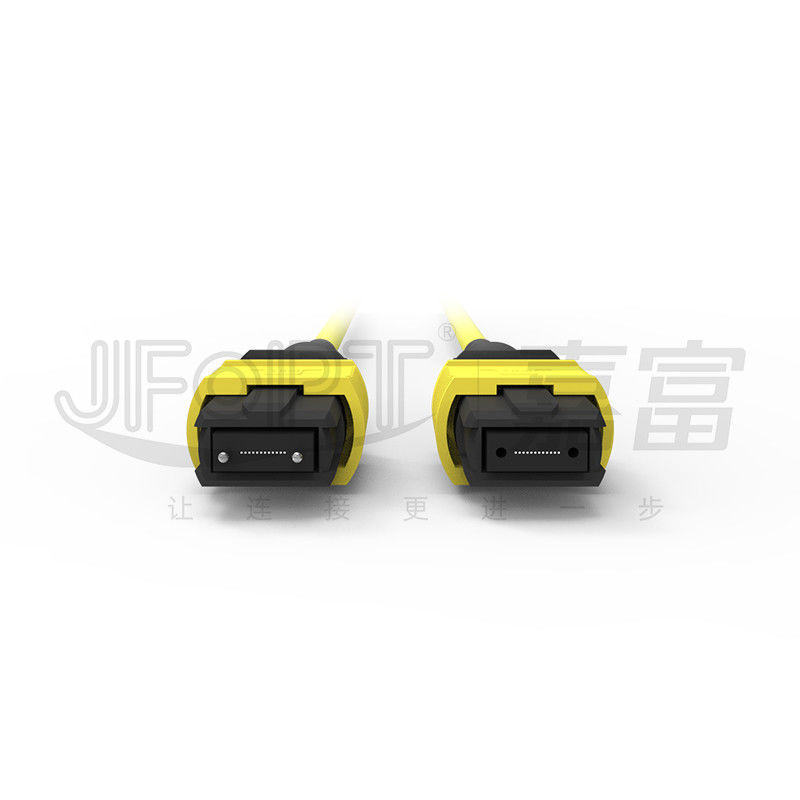

커넥터 디자인은 컴팩트하다. 한 MPO/MTP 커넥터에는 12개의 코어가 들어간다. 설치와 제거가 용이하기 위해 쉽게 연결하고 분리할 수 있다.
5먼지 보호
커넥터는 커넥터 끝 면을 손상으로부터 보호하기 위해 먼지 캡과 일치하여 가이어가 더 긴 서비스 수명을 가지고 덜 약화됩니다.
|
제품 이름 |
12 코어 MPO (f) 낮은 손실 패치 케이블 |
|---|---|
|
일치하는 어댑터 |
MPO 어댑터 |
|
케이블 색상 |
파란색/오렌지색/녹색/갈색/灰色/白色/红色/黑色/黄色/紫色/粉色/Aqua |
|
재킷 재료 |
LSZH/PVC/OFNP |
|
손실 |
낮은 손실 |
|
직경 |
20.0/3.0±0.2mm |
|
섬유 브랜드 |
코닝, YOFC |
|
힘의 일원 |
아라미드 실 |
|
브랜드 이름 |
JFOPT |
|
속도 |
10 기가 비트 |
|
수익 손실 |
MM≥20dB;SM≥60dB |
|
광섬유 |
G.652D/ G.657A1/ G.657A2/ OM1/ OM2/ OM3/ OM4 |
|
펠러형 |
삽입 손실 |
수익 손실 |
|||||
|
전형적 |
최대 |
||||||
|
SM 표준 손실 |
0.20dB |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM 낮은 손실 |
00.10dB |
≤0.35dB |
|||||
|
MM 표준 손실 |
0.20dB |
≤0.6dB |
≥ 20dB |
||||
|
MM 저손실 |
00.10dB |
≤0.35dB |
|||||
| MT 펠루 옵션 | ||||||
| 섬유 모드 | 성능 | 섬유수 | ||||
| 단일 모드 | 표준 손실 | 12 (1x12) | ||||
| 24 (2x12) | ||||||
| 낮은 손실 | 12 (1x12) | |||||
| 멀티모드 | 표준 손실 | 12 (1x12) | ||||
| 16 (1x16) | ||||||
| 24 (2x12) | ||||||
| 32 (2x16) | ||||||
| 낮은 손실 | 12 (1x12) | |||||
| 24 (2x12) | ||||||
| 기계적 성능 | ||||||||
| 부문 | 사양 | |||||||
| 섬유수 | 2 | 4 | 6 | 8 | 12 | 24 | ||
| 튼튼성 (장기) / N | 80 | |||||||
| 튼튼성 (단기) / N | 150 | |||||||
| 분쇄 저항 (장기) / N/10cm | 150 | 100 | ||||||
| 분쇄 저항 (장기) / N/10cm | 500 | |||||||
| 굽기 반지름 (동적) /mm | 20D | |||||||
| 굽기 반지름 (정적) /mm | 10D | |||||||
| 작동 온도/°C | -20+60 | |||||||
| 저장 온도/°C | -20+60 | |||||||
|
섬유 매개 변수 |
||||||||
|
SM: |
||||||||
|
부문 |
단위 |
G.652D |
G.657A1 |
G.657A2 |
||||
|
모드 필드 지름 |
1310nm |
μm |
90.1±0.4 |
80.8±0.4 |
80.8±0.4 |
|||
|
1550nm |
μm |
100.4±0.5 |
90.8±0.5 |
90.8±0.5 |
||||
|
클레이딩 지름 |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
부피가 원형이 아닌 부피 |
% |
≤ 1 |
≤0.7 |
≤0.7 |
||||
|
코어 클레이딩 중심성 오류 |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
코팅 직경 |
μm |
245±7 |
245±5 |
245±5 |
||||
|
코팅 비순환성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
클레이딩-코팅 중심성 오류 |
μm |
≤120 |
≤120 |
≤120 |
||||
|
케이블 절단 파장 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
케이블 약화 계수 |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
MM: |
||||||||
|
부문 |
단위 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
원심 지름 |
μm |
620.5±2.5 |
50±25 |
50±25 |
50±25 |
50±25 |
||
|
클레이딩 지름 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
핵심 비순환성 |
% |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
||
|
부피가 원형이 아닌 부피 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
코어 클레이딩 중심성 오류 |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
코팅 직경 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
코팅 비순환성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
클레이딩-코팅 중심성 오류 |
μm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
||
|
OFL 대역폭 |
850nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
케이블 약화 계수 |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
고밀도 데이터 센터의 또 다른 중요한 기술은 "QSFP"와 "CFP" 광학 송수신입니다. 이것들은 전기 신호를 광신호로 변환하는 작은 장치입니다.광섬유 케이블을 통해 데이터 전송을 허용하는이들은 스위치와 라우터와 같은 네트워크 장비를 데이터 센터의 광섬유 네트워크에 연결하는 데 사용됩니다.QSFP 및 CFP 광 수신기의 사용은 고밀도 데이터 센터의 데이터 전송 용량 및 효율성을 높이는 데 도움이됩니다..
JFOPT MPO 트렁크 케이블에 대한 맞춤 서비스
JFOPT에서는 데이터센터 요구에 맞게 맞춤형 솔루션의 중요성을 이해하고 있습니다.특정 요구 사항을 충족하도록 설계되었습니다..
우리의 MPO 트렁크 케이블은 고성능 광섬유 케이블입니다. 데이터 센터에 이상적입니다. 빠르고 신뢰할 수 있는 연결을 제공합니다. MPO-MPO, MPO-LC, MPO-SC 커넥터와 함께,쉽고 유연하게 설치할 수 있습니다..
커스터마이징에 관해서는, 우리는 선택할 수있는 다양한 옵션을 제공합니다. 당신은 코어 (8, 12, 또는 24) 의 수, 섬유의 종류 (싱글 모드 또는 멀티 모드),그리고 섬유 브랜드 (코닝 또는 YOFC)이것은 당신이 당신의 특정 필요와 응용 프로그램에 케이블을 조정 할 수 있습니다.
또한, 우리의 MPO 트렁크 케이블은 LSZH, PVC, OFNP를 포함한 다양한 재질로 제공되며, 환경에 가장 적합한 옵션을 선택할 수 있습니다.
우리는 또한 다양한 케이블 색상을 제공합니다. 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은색, 노란색, 보라색, 분홍색, 그리고 아쿠아,네트워크 연결을 쉽게 식별하고 조직할 수 있도록.
MM≥20dB 및 SM≥60dB의 반환 손실로, 우리의 MPO 트렁크 케이블은 높은 성능과 신뢰성을 보장합니다.효율적인 데이터 센터 운영을 위해 빠른 데이터 전송을 제공합니다.
JFOPT에서 우리는 고객에게 최고의 품질의 제품과 서비스를 제공하기 위해 노력하고 있습니다. MPO 트렁크 케이블에 대한 맞춤형 솔루션에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
MPO 트렁크 케이블 포장 및 운송
우리 의 MPO 트렁크 케이블 은 고객 들 에게 안전한 배달 을 보장 하기 위해 신중 하게 포장 됩니다. 각 케이블 은 개별적으로 플라스틱 에 포장 되고 그 후 견고한 고지 상자에 배치 됩니다.상자 는 그 후 운송 도중 손상을 방지 하기 위해 테이프 로 봉인 된다.
더 큰 주문 에 있어서, 케이블 은 추가적 인 보호 를 위해 나무 상자에 포장 됩니다. 상자 는 확실 하게 고정 되어 있으며 필요한 운송 정보 로 표시 됩니다.
우리는 긴급 주문에 대한 익스프레스 배송을 포함하여 고객이 선택할 수있는 다양한 배송 옵션을 제공합니다.우리의 운송 부서는 신뢰할 수 있는 운송업체와 긴밀히 협력하여 당시에 그리고 효율적으로 제품을 배달하도록 보장합니다..
국제 주문을 위해 우리는 강화 된 포장 재료를 사용하여 원활한 배송 과정을 보장하기 위해 필요한 모든 관세 양식을 작성하여 특별한 예방 조치를 취합니다.
MPO 트렁크 케이블에서는 고객에게 최고의 포장 및 운송 서비스를 제공하여 제품의 안전한 도착을 보장합니다.
