Place of Origin:
CHINA
브랜드 이름:
JFOPT
인증:
CE, ISO9001
Model Number:

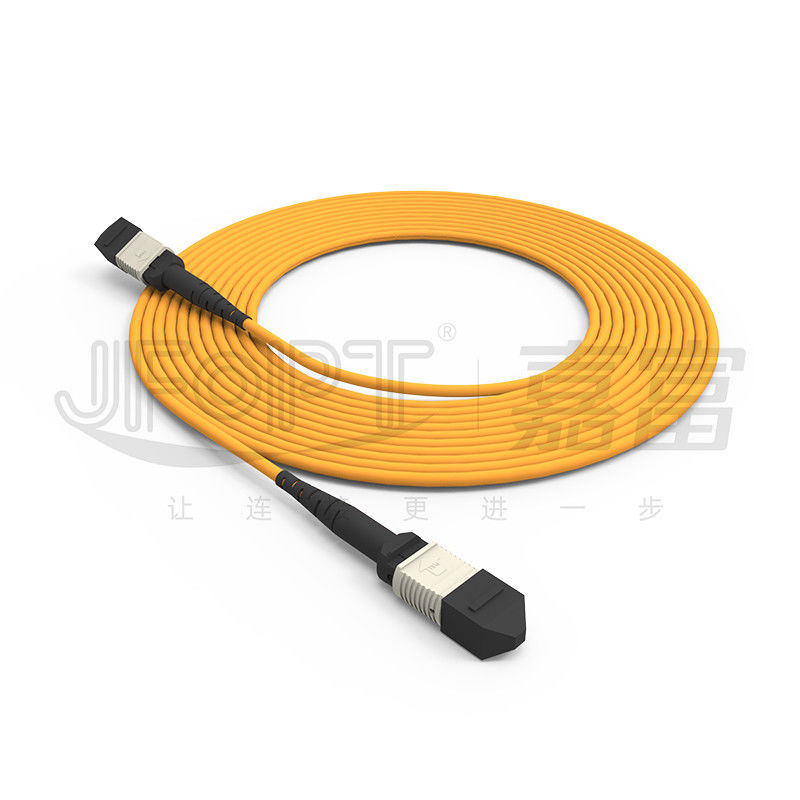

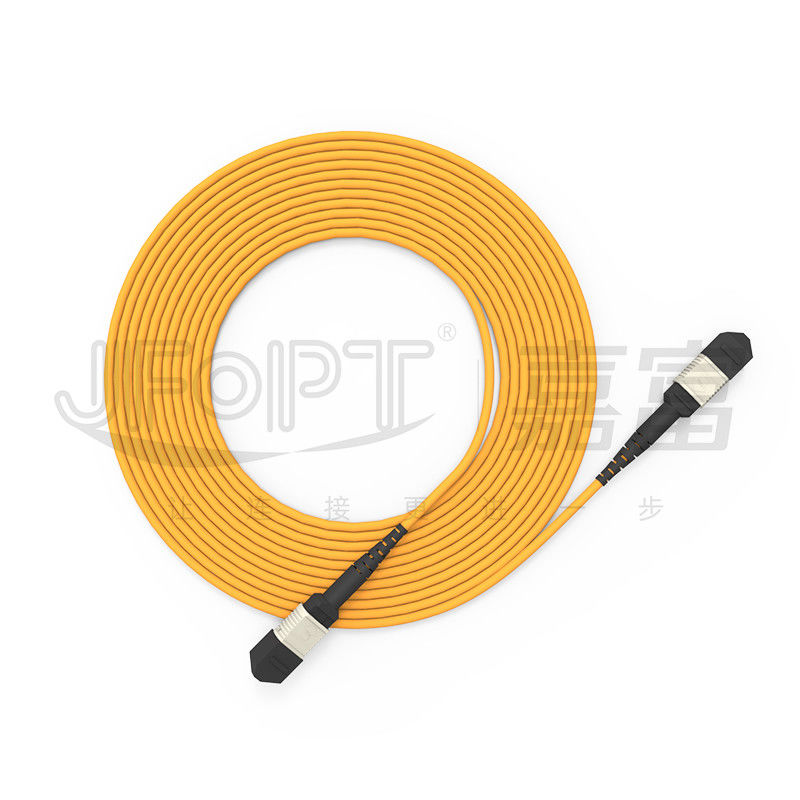

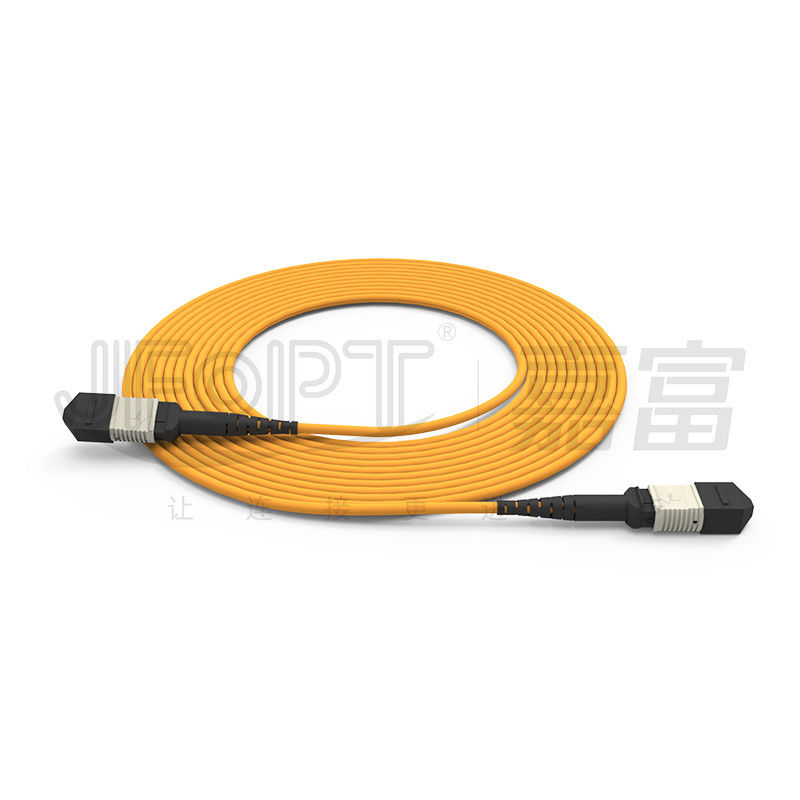

MPO Multimode OM3 Fiber Optic Patch Cord
연락주세요
MPO (Multi-fiber PushOn) 커넥터는 MT 시리즈 커넥터의 일부입니다. 이 커넥터는 두 개의 안내 구멍과 안내 핀 (도리핀으로도 알려져 있으며, 정확한 연결을 위해) 을 가진 페룰을 가지고 있습니다.JFOPT의 처리 MPO 커넥터와 광섬유 케이블, 다양한 형태의 MPO 점퍼가 생산 될 수 있습니다. 이러한 점퍼는 8 ~ 32 코어로 설계 될 수 있으며, 12 코어 MPO 커넥터가 가장 일반적으로 사용됩니다.
MPO 커넥터의 컴팩트한 디자인은 더 많은 코어와 MPO 점퍼의 작은 크기를 허용합니다.이것은 고밀도의 통합 광섬유 라인이 필요한 환경에서 사용하기에 이상적입니다., 예를 들어 배선 프로세스, FTTX 및 40/100GSFP, SFP + 및 다른 트랜시버 모듈과 함께.MPO 패치 케이블은 또한 일반적으로 장비 내의 내부 및 외부 연결 응용 프로그램에 사용됩니다..
네트워크 효율성을 향상시키고 잠재적 고장을 줄이기 위해 4, 8, 12, 24 코어 MPO 커넥터를 사용하는 것이 좋습니다.그러나 그들은 또한 배선에 필요한 공간의 양을 최소화하는 데 도움이됩니다.
우리의 커넥터는 10G에서 40G 및 100G 네트워크 전송으로 원활하고 원활한 업그레이드를 지원하도록 설계되었습니다.더 빠른 속도로 순조로운 전환을 보장.
우리는 다른 사용자가 다른 구성 요구 사항을 가지고 있다는 것을 이해합니다. 그래서 우리의 커넥터는 다양한 섬유 사양과 호환됩니다. 이것은 다중 모드 OM1와 OM3를 포함합니다.그리고 단일 모드 G652D와 G657A2, 사용자가 자신의 특정 필요에 맞게 설정을 사용자 정의 할 수 있습니다.
우리는 또한 특별한 원형 구조와 작은 외부 지름의 새로운 광 케이블을 개발했습니다. 이 디자인은 트렁크 광 케이블의 더 작은 구부리 반지름을 달성합니다.저장 및 배치에 더 쉽고 빠르게시간이 많이 걸리고 복잡한 설치 과정에 작별 인사를 해 주세요.
|
제품 이름 |
MPO 트렁크 케이블 |
|---|---|
|
작동 파장 |
850nm, 1300nm |
|
작동 온도 |
-40°C~85°C |
|
케이블 재킷 재료 |
PVC / LSZH / TPU |
|
커넥터 롤링 |
PC/UPC/APC |
|
섬유 모드 |
멀티 모드 OM1 |
|
재킷 재료 |
PVC/LSZH/OFNP |
|
커넥터 모델 |
MPO |
|
종류 |
멀티 코어 광섬유 패치 케이블 |
|
MPO 성 |
남성/여성 |
|
원산지 |
광둥, 중국 |
|
제품 키워드 |
12 코어 MPO 커넥터 광섬유 케이블 |
|
페르규칙 유형 |
삽입 손실 |
수익 손실 |
|||||
|
전형적 |
최대 |
||||||
|
SM 표준 손실 |
0.20dB |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM 낮은 손실 |
00.10dB |
≤0.35dB |
|||||
|
MM 표준 손실 |
0.20dB |
≤0.6dB |
≥ 20dB |
||||
|
MM 저손실 |
00.10dB |
≤0.35dB |
|||||
|
MT 펠루 옵션 |
||||||
|
섬유 모드 |
성능 |
섬유수 |
||||
|
단일 모드 |
표준 손실 |
12 (1x12) |
||||
|
24 (2x12) |
||||||
|
낮은 손실 |
12 (1x12) |
|||||
|
멀티모드 |
표준 손실 |
12 (1x12) |
||||
|
16 (1x16) |
||||||
|
24 (2x12) |
||||||
|
32 (2x16) |
||||||
|
낮은 손실 |
12 (1x12) |
|||||
|
24 (2x12) |
||||||
|
케이블 매개 변수 |
||||||||
|
부문 |
사양 |
|||||||
|
섬유수 |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
섬유 |
직경 |
250±15μm |
||||||
|
색상 |
파란색/오렌지색/녹색/갈색/灰色/白色/红色/黑色/黄色/紫色/粉色/Aqua |
|||||||
|
힘의 일원 |
아라미드 실 |
|||||||
|
외장 |
직경 |
30.0±0.2mm |
||||||
|
소재 |
PVC/LSZH |
|||||||
|
색상 |
파란색/오렌지색/녹색/갈색/灰色/白色/红色/黑色/黄色/紫色/粉色/Aqua |
|||||||
|
기계적 성능 |
||||||||
|
부문 |
사양 |
|||||||
|
섬유수 |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
튼튼성 (장기) / N |
80 |
|||||||
|
튼튼성 (단기) / N |
150 |
|||||||
|
분쇄 저항 (장기) / N/10cm |
150 |
100 |
||||||
|
분쇄 저항 (장기) / N/10cm |
500 |
|||||||
|
굽기 반지름 (동적) /mm |
20D |
|||||||
|
굽기 반지름 (정적) /mm |
10D |
|||||||
|
작동 온도/°C |
-20+60 |
|||||||
|
저장 온도/°C |
-20+60 |
|||||||
|
섬유 매개 변수 |
||||||||
|
SM: |
||||||||
|
부문 |
단위 |
G.652D |
G.657A1 |
G.657A2 |
||||
|
모드 필드 지름 |
1310nm |
μm |
90.1±0.4 |
80.8±0.4 |
80.8±0.4 |
|||
|
1550nm |
μm |
100.4±0.5 |
90.8±0.5 |
90.8±0.5 |
||||
|
클레이딩 지름 |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
부피가 원형이 아닌 부피 |
% |
≤ 1 |
≤0.7 |
≤0.7 |
||||
|
코어 클레이딩 중심성 오류 |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
코팅 직경 |
μm |
245±7 |
245±5 |
245±5 |
||||
|
코팅 비순환성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
클레이딩-코팅 중심성 오류 |
μm |
≤120 |
≤120 |
≤120 |
||||
|
케이블 절단 파장 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
케이블 약화 계수 |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
MM: |
||||||||
|
부문 |
단위 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
원심 지름 |
μm |
620.5±2.5 |
50±25 |
50±25 |
50±25 |
50±25 |
||
|
클레이딩 지름 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
핵심 비순환성 |
% |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
||
|
부피가 원형이 아닌 부피 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
코어 클레이딩 중심성 오류 |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
코팅 직경 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
코팅 비순환성 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
클레이딩-코팅 중심성 오류 |
μm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
||
|
OFL 대역폭 |
850nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
케이블 약화 계수 |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
1데이터 케이블 센터
2광섬유 통신실
3광섬유 테스트 장비
4광섬유 전송 장비
브랜드 이름: JFOPT
모델 번호: MPO 멀티모드 OM1 광섬유 패치 케이블
원산지: 중국
인증: CE, ISO9001
최소 주문량: 1개
가격: NA
포장 세부 사항: 카튼 상자
배송시간: 5~8일
결제 조건: T/T, AliPay, PayPal
공급 능력: 1000 pcs/day
재킷 재료: PVC/LSZH/OFNP
작동 파장: 850nm, 1300nm
광 케이블: 3.0mm/3.5mm 단일 튜브 미니 케이블
종류: 다핵 광섬유 패치 케이블
연결 장치 모델: MPO
