원래 장소:
중국
브랜드 이름:
JFOPT
모델 번호:
MPO/P(F)-LC/U 12F OM3 3.0 LSZH SL 비 1M
연락주세요

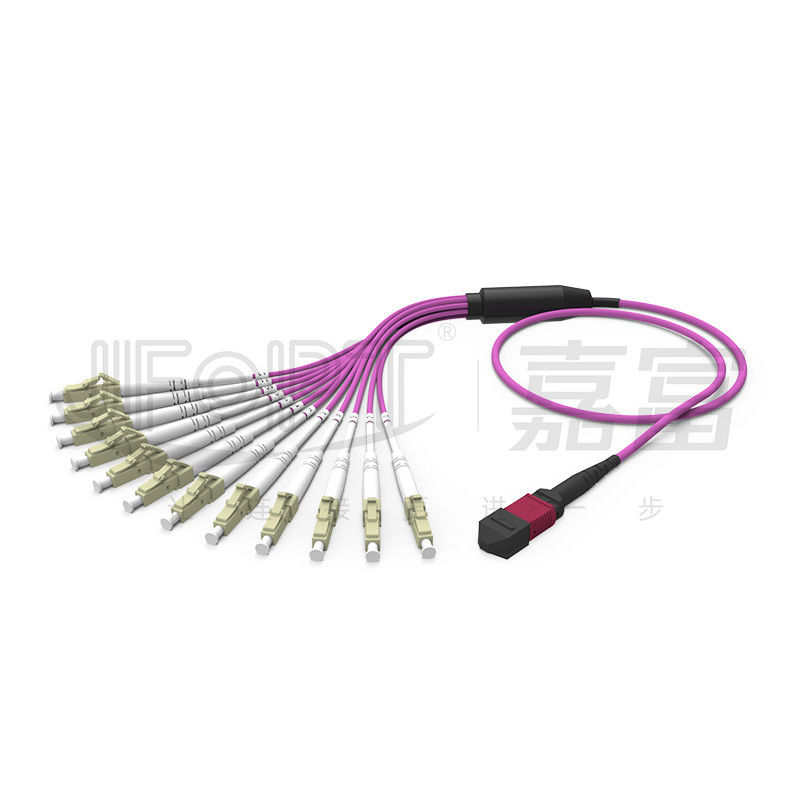

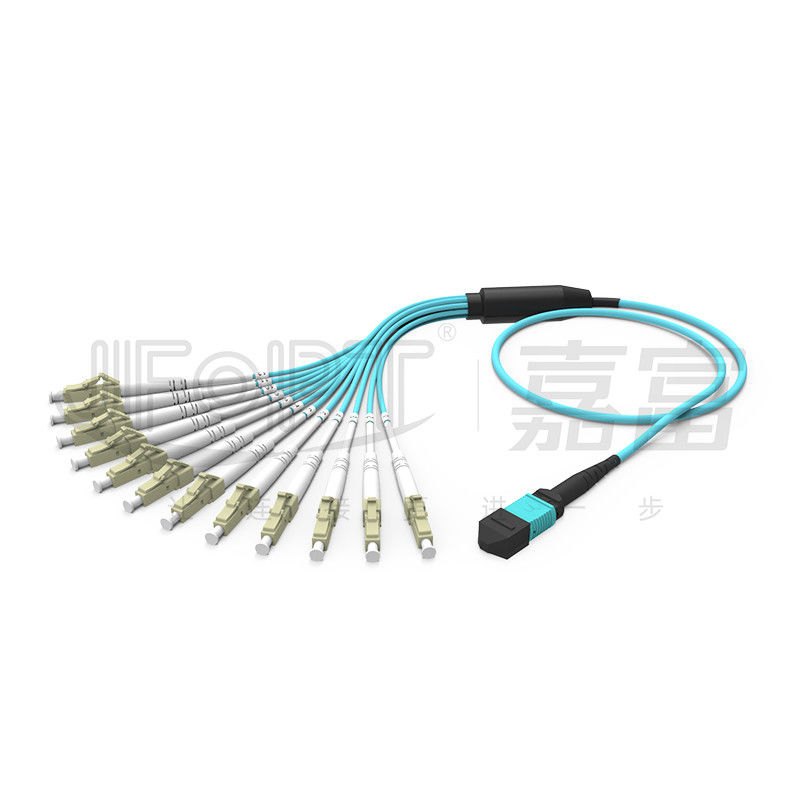

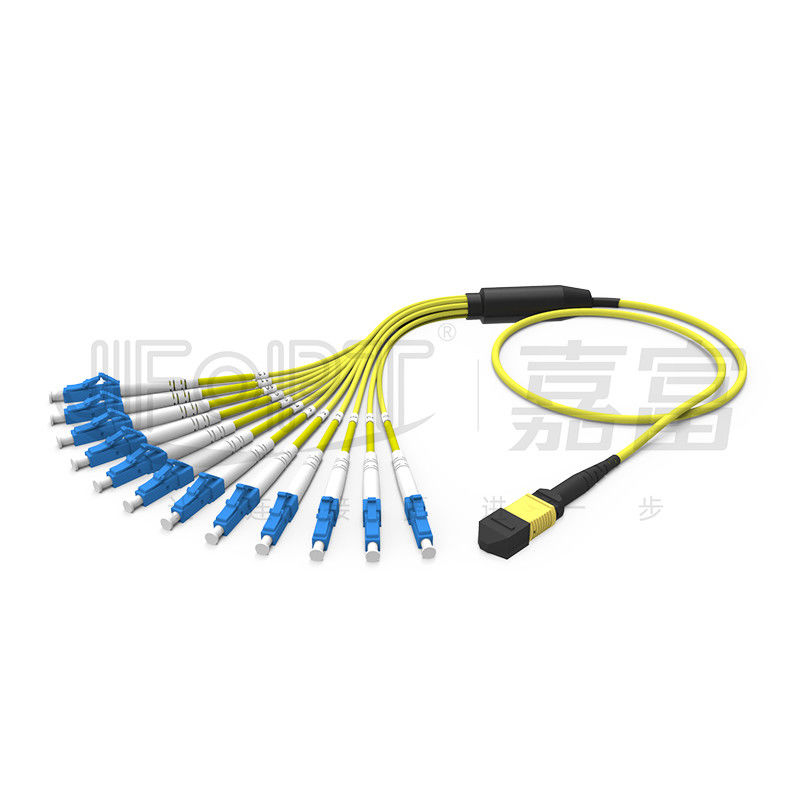

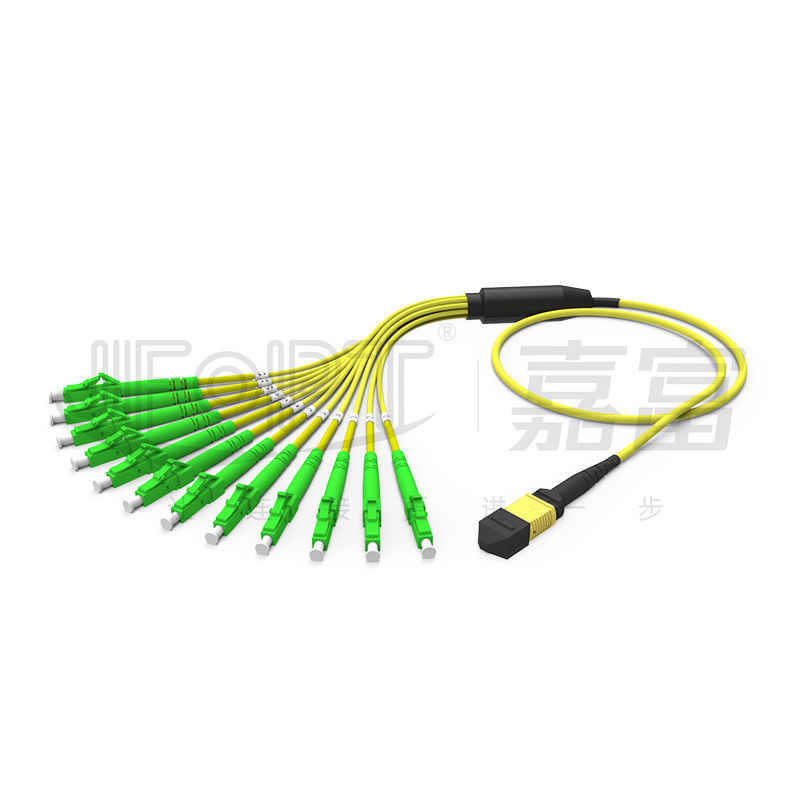

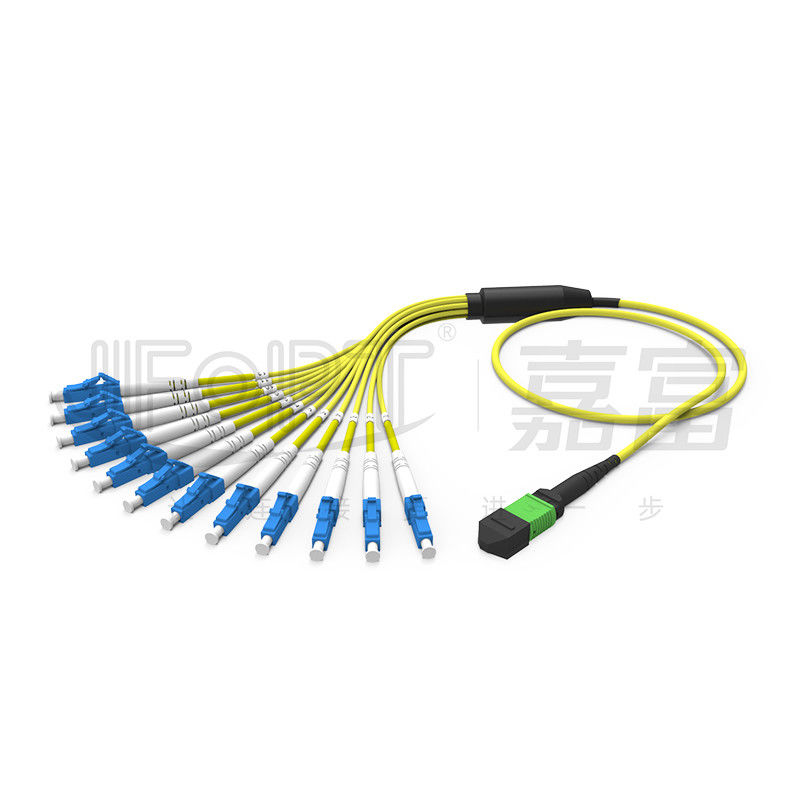

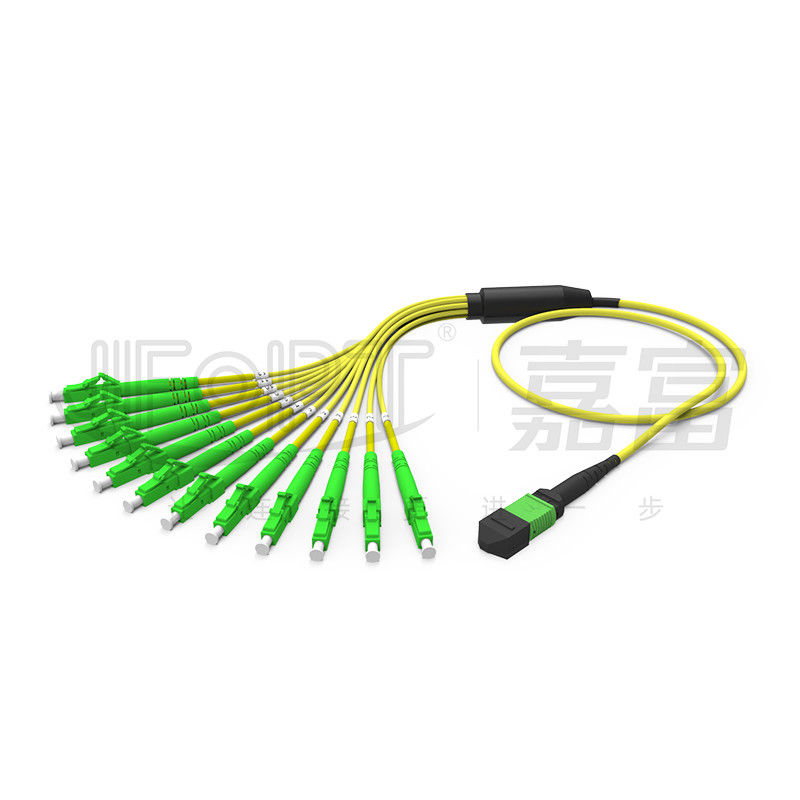

MPO-LC/SC/FC/ST 짧은 브랜치 패치 코드 - 12 섬유 MPO - LC는 MPO 브레이크아웃 케이블 다중 모드 50/125 3.0 밀리미터 LSZH 연한 녹청색이 비 극성을 이중화합니다
MPO / MTP 가지 섬유 점퍼는 가지 구조를 사용하여 다중 섬유 MPO / MTP 연결기를 단일 광섬유 LC/SC/FC/ST 연결기로 변환시키도록 설계됩니다. 그것은 넓게 데이타 센터와 같은 고밀도 통합된 광섬유 환경에서 사용됩니다. JFOPT MPO / MTP 가지 섬유 점퍼는 고품질 MT와 세라믹 이음관과 더불어, 코닝과 양쯔강 광섬유와 같은 브랜드를 이끄는 것으로부터 고품질 섬유로 만들어집니다. 주문 제작된 가지 구조는 장기 안정 데이터 전송을 보증합니다. JFOPT는, 섬유 번수와 극성을 분기시키, 접속구의 형태, 케이블 길이, 분지 길이, 분회물과 지름과 같은 다양한 사용자 지정 옵션과 다른 와이어링 요구를 충족시키기 위한 케이블 색깔을 제공할 수 있습니다.
* 특징
|
① 12 섬유 MPO-LC 이중의 접속
|
전송 안정성을 향상시키기 위한 굴곡 무감각한 OM3 섬유와 ②Made
|
|
|
|
③High-quality 저-손실 MT 다심 광섬유 페룰과 저-손실 세라믹 이음관
|
코닝과 양쯔강 광섬유와 같은 브랜드를 이끄는 것에서의 ④Utilizes 프리미엄 섬유
|
|
|
|
0.9 mm/2.0mm/3.0mm 분기 튜브와 같은 다양한 가지 구조에서 ⑤Available
|
⑥ 고밀도 케이블링, 절약 공간
|
|
|
|
쉬운 ⑦과 시간을 절약할 수 있는 설치
|
-
|
|
-
|
* 애플리케이션
1.데이타 센터 케이블링
2.40G/100G 광통신 시스템
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스
* MPO / MTP 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MPO 연결기 |
SM 표준 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 저손실 |
0.1dB |
0.35dB |
|||
|
MM 표준 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 저손실 |
0.1dB |
0.35dB |
|||
|
MTP 연결기 |
SM 표준 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM 저손실 |
0.12dB |
0.25dB |
|||
|
MM 표준 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM 저손실 |
0.12dB |
0.25dB |
|||
|
남자 / 여성 |
말레 : 여성인 핀으로 : 핀 없이 |
||||
* SC/LC/FC/ST 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
UPC≥25dB |
|
* MPO / MTP 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
(선택적인) * SC/LC/FC/ST 3D 기하학적 매개변수
|
항목 |
UPC |
APC |
||||
|
SC / FC / 거리 |
LC |
SC / FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
곡률 반경 (밀리미터) |
10-25 |
7-25 |
5-12 |
|||
|
Apex는 (μm)를 오프셋시켰습니다 |
≤50 |
≤30 |
||||
|
섬유 의기 소침한 (nm) |
±100 |
|||||
|
각도 편향 (') |
0 |
8±0.3 |
||||
|
결합각 일탈 (') |
0 |
±0.5 |
||||
|
파이버 직경 (μm) |
123-135 |
|||||
* 연결기 색상 옵션
|
MPO 연결기 |
||||
|
단일모드 |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 2270C |
기준 색 수 팬톤 100C |
|||
|
|
|
|||
|
다중 모드 |
베이지 |
물 |
||
|
기준 색 수 팬톤 7534C |
기준 색 수 팬톤 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
기준 색 수 팬톤 7641C |
||||
|
|
||||
|
MTP 연결기 |
||||
|
단일모드 |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 346C |
기준 색 수 팬톤 106C |
|||
|
|
|
|||
|
다중 모드 |
베이지 |
검정색 |
||
|
기준 색 수 팬톤 7534U |
기준 색 수 팬톤 흑인 6C |
|||
|
|
|
|||
|
물 |
히스 속의 상록 관목 바이올렛 |
|||
|
기준 색 수 팬톤 310C |
기준 색 수 팬톤 1905C |
|||
|
|
|
|||
|
먼셀 바이올렛 |
심홍색 |
|||
|
기준 색 수 팬톤 2587C |
기준 색 수 팬톤 208C |
|||
|
|
|
|||
|
라임 그린 |
- |
|||
|
기준 색 수 팬톤 375C |
||||
|
|
||||
|
LC 연결기 |
||||
|
단일모드 |
청색 |
그린 |
||
|
|
|
|||
|
다중 모드 |
베이지 |
물 |
||
|
|
|
|||
|
히스 속의 상록 관목 바이올렛 |
라임 그린 |
|||
|
|
|
|||
* 광케이블 매개 변수
|
항목 |
매개 변수 |
|||
|
섬유형 |
선택적 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
섬유 번수 |
선택적 8/12/16/24 |
|||
|
강화 현상 요소 |
아라미드 얀 |
|||
|
외부 쉬스 재료 |
선택적 LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 쉬스 지름 |
3.0 밀리미터 |
|||
|
외부 쉬스 색 |
맞춤형 |
|||
|
맥스. 인장 강도 (장기) |
80N |
|||
|
맥스. 인장 강도 (단기간) |
150N |
|||
|
맥스. 붕괴 저항 (장기) |
100N/cm |
|||
|
맥스. 붕괴 저항 (단기간) |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
20D |
|||
|
최소 벤딩 범위 (정전기) |
10D |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
플레임 지연 |
선택적 OFN / OFNR / OFNP |
|||
* LC 연결기 선택
|
이중 제품 선택 |
|||||
|
케이블 직경 |
부트 타입 |
그림 |
그림 |
||
|
2.0 밀리미터 |
표준 |
|
|
||
|
3.0 밀리미터 |
표준 |
|
|
||
|
단일 제품 선택 |
|||||
|
케이블 직경 |
부트 타입 |
그림 |
그림 |
||
|
0.9 밀리미터 |
표준 |
|
|
||
|
2.0 밀리미터 |
표준 |
|
|
||
|
3.0 밀리미터 |
표준 |
|
|
||
* 브란칭 선택
|
|
|
|
주케이블 스트리핑 구조물 |
|
|
|
|
|
동일 길이와 팬아웃 |
불균등한 길이와 팬아웃 |
|
|
|
|
직접적 0.9 밀리미터 서브유닛의 갈래 |
|
|
|
|
|
직접적 2.0/3.0 밀리미터 서브유닛의 갈래 |
|
* 극성 선택
|
MPO / MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문화 : MPO와 전통적 광섬유 점퍼 생산에서 20 이상년의 경험과 함께, JFOPT는 전문적 R&D 팀과 생산 장치를 다양한 설치에 대한 필요를 충족시키는데 전념하게 합니다. 자사 제품은 다수 국제적 인증과 시험을 통과했습니다. |
|
||||
|
제조 능력 : JFOPT는 MPO를 위한 다수 생산 라인과 케이블과 브란칭 장비뿐만 아니라 빠른 전달을 보증하는 전통적 연결기를 가지고 있습니다. |
|
||||
|
품질 관리 : 안정적인 전송 성능을 보증하기 위해 전문적 시험 장비를 사용하는 공장 끝면 검역과 100% 시험을 포함하여 JFOPT는 엄격한 정성 조절 측정이 제자리를 잡게 합니다. |
|
||||
|
표준화 : 접속구의 형태, 케이블 유형, 외경, 색깔, 패키징한 전선 시퀀스에게 다양한 특화 서비스를 제공할 수 있고, 다른 와이어링 요구를 충족시키기 위해 일관성과 성능 안정성을 보증하면서, JFOPT는 더 그리고 또한 고객이 제공한 디자인 또는 샘플을 기반으로 맞춘 생산을 지원합니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신에 초점을 맞추고 변하는 시장 수요를 충족시키면서, 전문적 R&D 팀이 다양한 고성능 광섬유 점퍼의 개발과 생산에게 바쳤습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.MPO 가지 점퍼를 특화할 때 내가 무엇을 고려하여야 합니까?
MPO 가지 점퍼를 특화할 때, 당신은 다음의 요인들을 고려하여야 합니다 : 길이, 분지 길이, 분로 와이어 지름, 케이블재료, 섬유형과 총수, 수컷들 / 암놈 커넥터, 물미 순실 기준, 표시한 색깔과 다른 사용자정의 필요사항.
2.어떻게 우리가 섬유 점퍼의 매개 변수의 안정성을 보장합니까?
JFOPT는 100% 삽입 손실 테스트와 끝면 점검을 통하여 섬유 점퍼의 매개 변수의 안정성을 보장합니다.
3.우리의 납입 리드 타임이 무엇입니까?
통상품을 위해, 배짐즉시싣기를 보증하면서, 우리의 납입 리드 타임은 5 근무일 내에 포함됩니다.
4.무슨 다른 MPO 파생 상품이 하는지 우리가 제공합니까?
MPO 가지 점퍼 뿐 아니라 우리는 또한 MPO 되돌림, MPO 감쇠기, MPO 수컷에서 암컷 어뎁터 커넥터, MT 점퍼와 다른 관련된 MPO 제품을 생산합니다.
