원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MTP-MTP 16C OM3/4/5 3.0 LSZH 아크
연락주세요

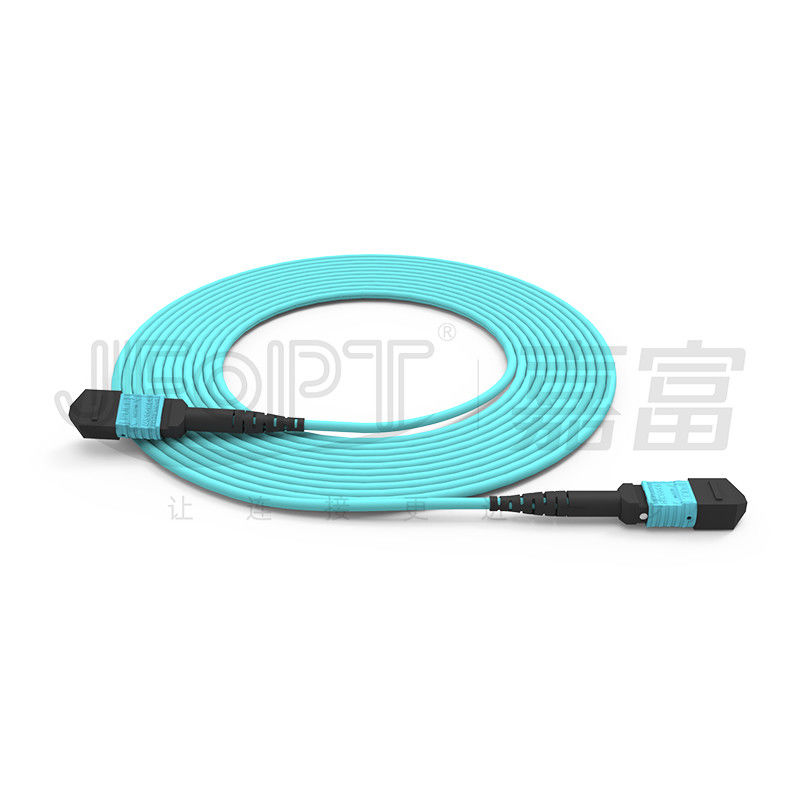

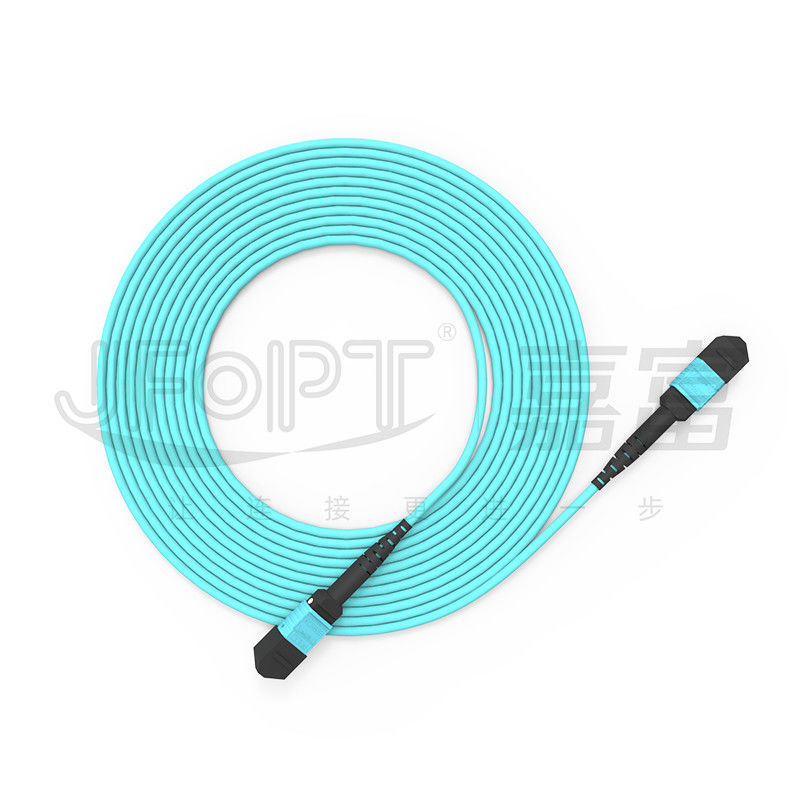

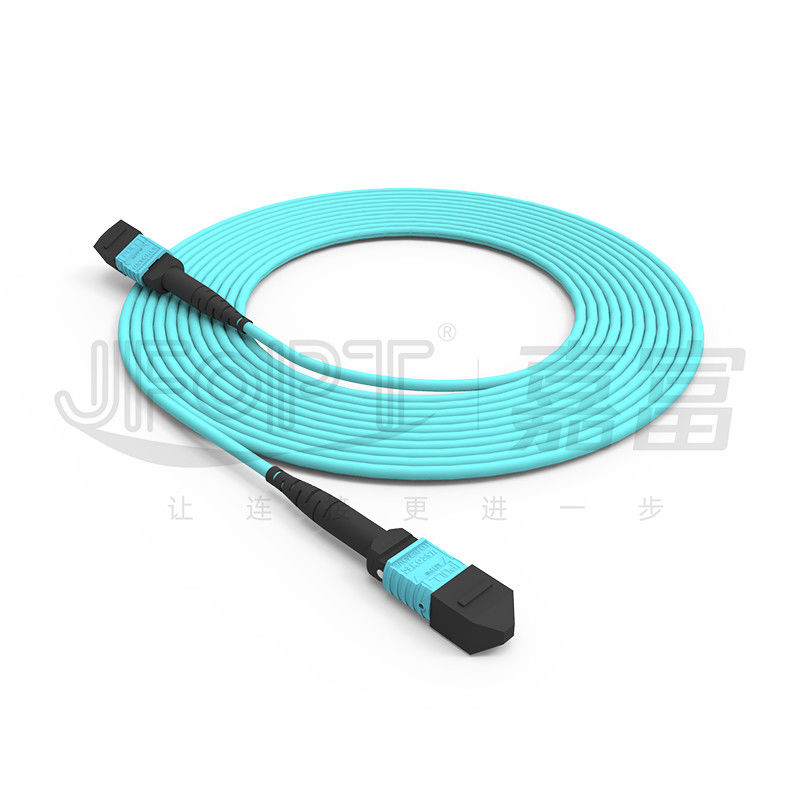

MTP 16은 섬유 점퍼 OM3 / OM4 / OM5 다중 모드 3.0 LSZH 연한 녹청색 MTP 패치 코드를 공동을 만듭니다
양쪽이 연결기 성능에게 확보하기 위해 USCONEC 원래 수입된 연결기와 물미를 사용하고, 한 5 단계 폴리싱 처리를 겪은 JFOPT MTP와 MTP 프로는 ＩＥＣ 규격을 충족합니다. MTP-MTP 주축 점퍼는 넓게 데이타 센터 방과 건물 사이의 연계성을 위해 사용됩니다. 16 핵심 MTP 연결기는 키-업 / 키-다운 디자인을 특징으로 하고 헌신적 핵심 MPO / MTP 어댑터에 16명 결합될 때, 의미 심장하게 프런트 패널 공간과 결선 볼륨을 감소시키면서, 그것이 단일 케이블 이내에 8개 채널을 위한 신호 전송을 가능하게 합니다. JFOPT의 16 핵심 MTP 점퍼는 데이터 전송에게 긴 수명과 광역 적응성과 고안정성을 제공하는 아주 새로운 외부 쉬스 물질로, 인장력이 높은 수입된 아라미드 얀과 YOFC와 같은 브랜드로부터의 OM3/OM4/OM5 섬유로 강화되거나 코닝 작은 케이블 또는 리본 케이블을 이용합니다.
* 특징
|
① 16 핵심 광 섬유 케이블 연결, 단일 열 16 핵심 MTP 물미 |
전송 안정성을 강화하기 위한 굴곡 무감각한 OM3/OM4/OM5 섬유와 ②Made |
||||
|
|
|
||||
|
MTP가 다른 예산과 손실량 요구사항을 충족시키기 위해 페룰을 다는 USCONEC 표준 손실과 저손실로 이용 가능한 ③ |
전송 성능을 보증하기 위해 끝나고 시험된 ④ 100% 공장 |
||||
|
|
|
||||
|
고밀도 와이어링 환경에 적합한 ⑤ |
⑥ 100% 원형 수입된 연결기와 물미 |
||||
|
|
|
||||
* 애플리케이션
1.섬유 접속 네트워크.
2.섬유 데이터 전송.
3.섬유 통신 시스템, 케이블 TV망, 통신망.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MTP 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MTP 연결기 |
SM 표준 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM 저손실 |
0.12dB |
0.25dB |
|||
|
MM 표준 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM 저손실 |
0.12dB |
0.25dB |
|||
|
남자 / 여성 |
말레 : 여성인 핀으로 : 핀 없이 |
||||
* 케이블 매개 변수
|
항목 |
매개 변수 |
|||
|
섬유형 |
선택적 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
섬유 번수 |
선택적 8/12/16/24 |
|||
|
강도 부재 |
아라미드 얀 |
|||
|
외부 자켓 재료 |
선택적 LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 자켓 지름 |
3.0 밀리미터 |
|||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
|||
|
(장기적인) 인장 강도 |
80N |
|||
|
(단기간인) 인장 강도 |
150N |
|||
|
(장기적인) 붕괴 저항 |
100N/cm |
|||
|
(단기간인) 붕괴 저항 |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
20D |
|||
|
최소 벤딩 범위 (정전기) |
10D |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
내화 정격 |
선택적 OFN / OFNR / OFNP |
|||
|
항목 |
매개 변수 |
|||
|
섬유형 |
선택적 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
섬유 번수 |
2~12 핵심 |
|||
|
강도 부재 |
아라미드 얀 |
|||
|
외부 자켓 재료 |
선택적 LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 자켓 지름 |
2.5x5.0mm |
|||
|
외부 자켓 색 |
노랑 / 오렌지 / 녹색 / 히스 속의 상록 관목 바이올렛 / 특화 |
|||
|
(장기적인) 인장 강도 |
100N |
|||
|
(단기간인) 인장 강도 |
200N |
|||
|
(장기적인) 붕괴 저항 |
200N/cm |
|||
|
(단기간인) 붕괴 저항 |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
50 밀리미터 |
|||
|
최소 벤딩 범위 (정전기) |
30 밀리미터 |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
내화 정격 |
선택적 OFN / OFNR / OFNP |
|||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 커넥터 하우징 색상 선택
|
MTP 연결기 |
||||
|
SM |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 346C |
기준 색 수 팬톤 106C |
|||
|
|
|
|||
|
MM |
베이지 |
검정색 |
||
|
기준 색 수 팬톤 7534U |
기준 색 수 팬톤 흑인 6C |
|||
|
|
|
|||
|
물 |
히스 속의 상록 관목 바이올렛 |
|||
|
기준 색 수 팬톤 310C |
기준 색 수 팬톤 1905C |
|||
|
|
|
|||
|
바이올렛 |
심홍색 |
|||
|
기준 색 수 팬톤 2587C |
기준 색 수 팬톤 208C |
|||
|
|
|
|||
|
라임 그린 |
|
|||
|
기준 색 수 팬톤 375C |
||||
|
|
||||
* 커넥터 부트 선택
|
MTP 부트 타입 |
||||
|
타입 |
상술 |
적용 가능한 케이블 OD |
그림 |
그림 |
|
라운드 부트 |
2.0 부트 L=33.2mm |
2.0 |
|
|
|
3.0 부트 L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 부트 L=16mm |
3.0 |
|
|
|
|
3.0 구부릴 수 있는 부트 L= 33.6 밀리미터 |
3.0 |
|
|
|
|
3.6 부트 L=33.2mm |
3.6 |
|
|
|
|
3.6 L= 16 밀리미터를 부팅시키세요 |
3.6 |
|
|
|
|
3.6 구부릴 수 있는 부트 L= 33.6 밀리미터 |
3.6 |
|
|
|
|
4.5 부트 L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 L= 33.2 밀리미터를 부팅시키세요 |
5.0/5.5 |
|
|
|
|
리본 케이블 부트 |
3.0*6.0 부트 L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0은 L= 21.3 밀리미터를 부팅시킵니다 |
2.5*5.0 |
|
|
|
|
벌거벗은 리본형 파이버 부트 |
벌거벗은 리본형 파이버 부트 L=19mm |
벌거벗은 리본형 파이버 |
|
|
|
푸쉬풀 방식 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 극성 선택
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문가 : JFOPT는 20년 이상간 섬유 점퍼 생산에 초점을 맞추었고, 고품질이고 고성능 섬유 점퍼를 생산하기 위해 전문적 제조 기술을 소유합니다. |
|
||||
|
제조 능력 : 섬유 점퍼의 대량의 빠르고 효율적 생산이 고객 요구를 충족시키게 하면서, JFOPT는 5개의 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
QC : 전문적 품질 검사와 원료 조달부터 생산 과정까지 모든 단계에 모니터링하는 것 포함하여 JFOPT는 엄격한 정성 조절 측정을 시행합니다. 삽입 손실 검사와 끝면 검역은 제품 품질을 보증하기 위해 수행됩니다. |
|
||||
|
표준 실장 : JFOPT는 발달하고 엄밀하게 일관성과 제품의 성능 안정성을 보증하면서, 고객 요구 사항에 따라 섬유 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신을 강조하고, 더 진보적이고 고성능 섬유 점퍼를 개발하는데 전념한 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 정비를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.무엇이 MTP 점퍼를 특화할 때 고려하여야 합니까?
MTP 점퍼 / 케이블재료 / 섬유형과 핵심 총수 / 연결기 성별 (male/female) / 삽입 손실 상술 / 색상 선호도 / 라벨링 요구사항의 길이와 특화
2.어떻게 우리가 MTP 점퍼의 안정성을 보장합니까?
JFOPT의 MTP 점퍼는 매개 변수 안정성을 보장하기 위해 시험을 받아 100% 3D 방해 시험과 100% 삽입 손실을 겪습니다.
3.우리의 납입 리드 타임?
당신의 주문의 즉시 인도를 보증하면서, 우리는 30,000+ MTP 연결기의 월별 생산능력을 가집니다.
4.무슨 다른 MTP 파생 상품이 하는지 우리가 제공합니까?
우리는 또한 다른 MTP-관련된 제품 중에, MTP 되돌림, MTP 감쇠기, MTP 암수 변환과 MT 점퍼를 제조합니다.
