원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MTP - LC 24-는 2.0 밀리미터 LC 연결기와 3.0 밀리미터 OM4 팬아웃을 공동을 만듭니다
연락주세요

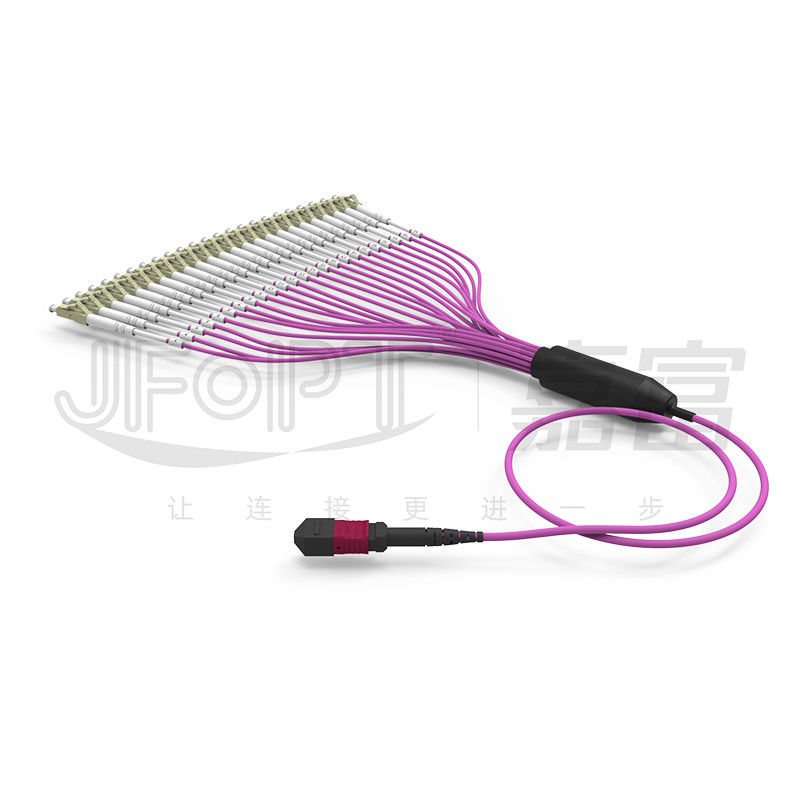

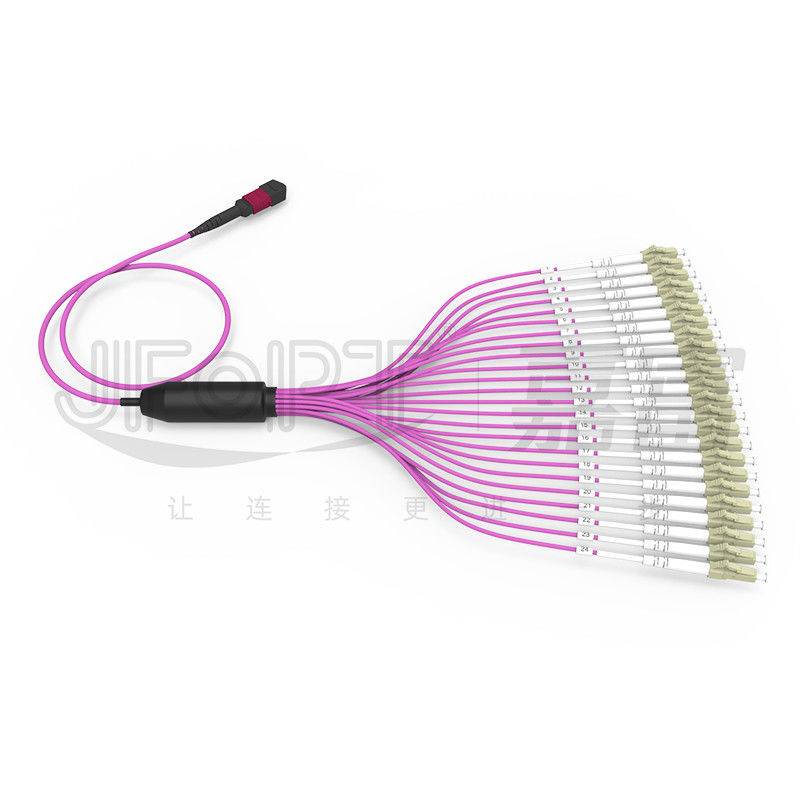

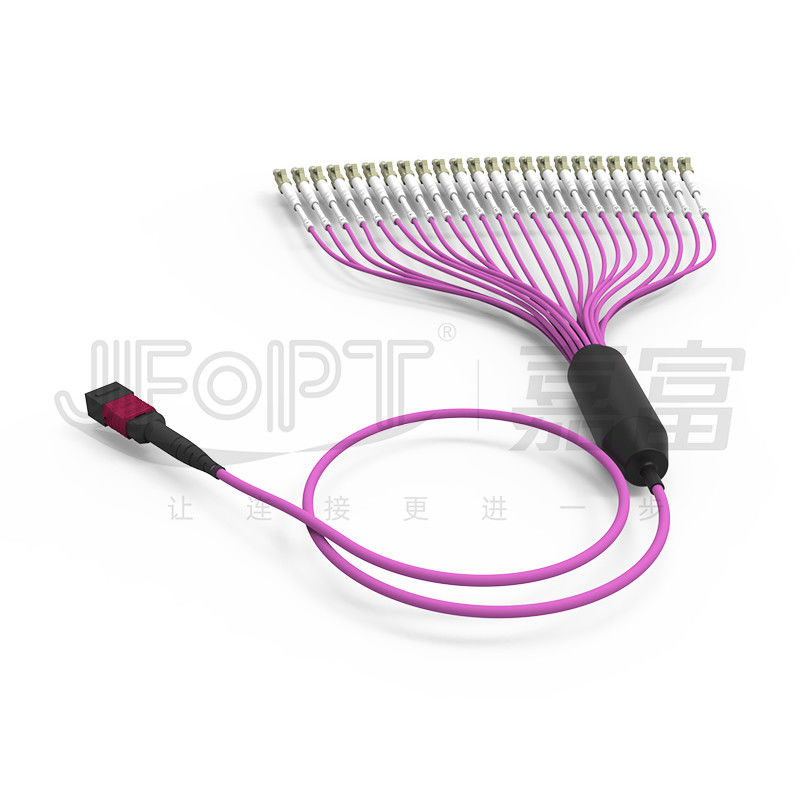

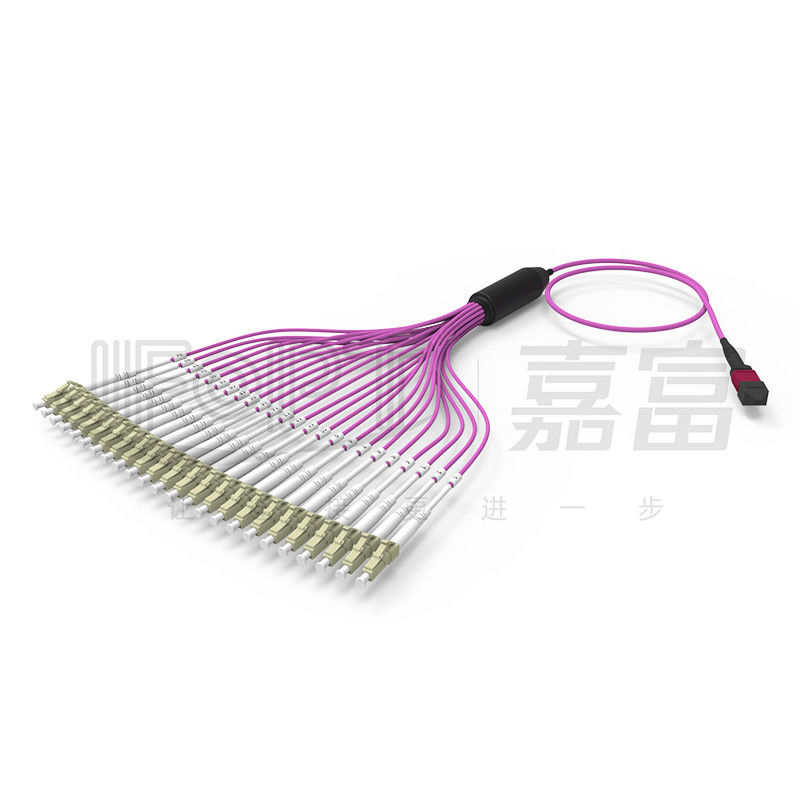

MTP - 2.0 밀리미터 LC 가지 MTP 패치 코드와 LC 24 핵심 3.0 밀리미터 OM4 작은 원형 케이블
이 MTP-LC 24 핵심 팬아웃 점퍼 케이블은 24 핵심 작은 케이블로, 한쪽 끝에 한 개의 MTP 연결기를 가지고 있고, 직접적으로 다른 방향의 발단에 24개별적 LC 연결기 안으로 갈라집니다. 팬아웃 장비와 MTP 연결기는 둘 다 JFOPT 공장에 사전 종료됩니다. 해결책이 한때 설치되는 플러그-앤-플레이를 제공하면서, 이 점퍼 케이블은 10G 두 부분으로 된 점퍼와 주축 40G/100G 점퍼를 상호 연결시키기 위한 이상적 선택입니다. JFOPT에 의해 사용된 MTP 연결기는 진짜 미국 코네크 성분이고 LC 마지막이 아주 새로운 페이 재료로 만들어집니다. 섬유와 물미는 YOFC / 코닝 / CCTC와 같은 유명한 업계 브랜드에 의해 공급됩니다.
* 특징
|
① 진짜 미국 코네크 MTP 연결기 |
2.0 밀리미터 가지 슬리브 구조물과 ②3.0mm 작은 케이블 |
||||
|
|
|
||||
|
안정적인 성능을 위한 ③Customizable 분지 길이 |
④Branch 장비 사용자 지정 옵션 : 물질 / 길이 / 외경 / 접속구의 형태 |
||||
|
|
|
||||
* 애플리케이션
1.데이타 센터 네트워크 케이블링.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MTP 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MTP 연결기 |
SM 표준 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM 저손실 |
0.12dB |
0.25dB |
|||
|
MM 표준 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM 저손실 |
0.12dB |
0.25dB |
|||
|
남자 / 여성 |
말레 : 여성인 핀으로 : 핀 없이 |
||||
* LC 연결기 매개 변수
|
연결기 특성 |
접속구의 형태 |
LC |
|||
|
단부면 타입 |
단모드 : UPC / APC 다중 모드 : UPC |
||||
|
페룰형 |
등급 산화 지르코늄 세라믹 이음관 |
||||
|
연결기 색 |
푸른 / 녹색 / 베이지 / 물 / 바이올렛 / 라임 그린 |
||||
|
삽입 손실 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
반사 특성 |
단일모드 : UPC≥50dB ; APC≥60dB ; 다중 모드 : ≥25dB |
||||
|
반복성 |
≤0.2dB |
||||
|
호환성 |
≤0.2dB |
||||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||
* 케이블 매개 변수
|
프로젝트 |
매개 변수 |
|||
|
섬유형 |
선택적입니다 : G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
섬유 번수 |
선택적입니다 : 8/12/16/24 |
|||
|
강도 부재 |
아라미드 얀 |
|||
|
외부 자켓 재료 |
선택적입니다 : LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 자켓 지름 |
3.0 밀리미터 |
|||
|
외부 자켓 색 |
관습 |
|||
|
(장기적인) 인장 강도 |
80N |
|||
|
(단기간인) 인장 강도 |
150N |
|||
|
(장기적인) 붕괴 저항 |
100N/cm |
|||
|
(단기간인) 붕괴 저항 |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
20D |
|||
|
최소 벤딩 범위 (정전기) |
10D |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
내화 정격 |
선택적입니다 : OFN / OFNR / OFNP |
|||
* 커넥터 하우징 색상 선택
|
MTP 연결기 |
||||
|
SM |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 346C |
기준 색 수 팬톤 106C |
|||
|
|
|
|||
|
MM |
베이지 |
검정색 |
||
|
기준 색 수 팬톤 7534U |
기준 색 수 팬톤 흑인 6C |
|||
|
|
|
|||
|
물 |
히스 속의 상록 관목 바이올렛 |
|||
|
기준 색 수 팬톤 310C |
기준 색 수 팬톤 1905C |
|||
|
|
|
|||
|
바이올렛 |
심홍색 |
|||
|
기준 색 수 팬톤 2587C |
기준 색 수 팬톤 208C |
|||
|
|
|
|||
|
라임 그린 |
|
|||
|
기준 색 수 팬톤 375C |
||||
|
|
||||
* 가지 장비 선택
|
|
|
|
주케이블 스트리핑 구조물 |
|
|
|
|
|
동일 길이와 팬아웃 |
불균등한 길이와 팬아웃 |
|
|
|
|
각각 가지 0.9 밀리미터 |
|
|
|
|
|
각각 가지 2.0/3.0 밀리미터 |
|
* 극성 선택
|
|
|
MPO |
|
|
|
LC |
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문화 : JFOPT는 전문 성으로, 10년 이상간 MTP 점퍼의 생산에 대해 집중했고 최고 장비 (SUMIX/JRG/OPTOTEST)의 전체 세트가 고품질이고 고성능 MTP 점퍼를 생산할 수 있습니다. |
|
||||
|
제조 능력 : 고객 요구를 충족시키기 위한 수많은 MTP 점퍼의 빠르고 효율적 생산을 고려하면서, JFOPT는 5 MTP 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
QC : 원료 조달부터 생산 과정까지 모든 단계에 시험을 받고 모니터링하는 전문적 품질을 포함하여 JFOPT는 엄격한 정성 조절 측정을 시행합니다. 우리는 제품 품질을 보증하기 위해 100% 3D 방해 시험과 삽입 손실 검사와 끝면 검역을 수행합니다. |
|
||||
|
표준 현상 : JFOPT는 발달하고 엄밀하게 제품 밀도와 성능 안정성을 보증하면서, 고객 요구 사항에 따라 MTP 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신에 중점을 두고, 끊임없이 더 진보적이고 고성능 MTP 점퍼를 개발하는 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 수리를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.무엇이 MTP 점퍼를 특화할 때 고려하여야 합니까?
MTP 점퍼 / 케이블재료 / 섬유형과 섬유의 길이는 남자이거나 여성인 /를 / 삽입 손실 상술 / 색상 선호도 / 라벨링 요구사항과 특화로 계산합니다.
2.어떻게 우리가 MTP 점퍼의 안정성을 보장합니까?
JFOPT의 MTP 점퍼는 매개 변수 안정성을 보장하기 위해 100% 3D 방해 시험과 100% IL&RL 테스트를 받습니다.
3.우리의 납입 리드 타임?
당신의 주문의 즉시 인도를 보증하면서, 우리는 30,000+ MTP 연결기의 월별 생산능력을 가집니다.
4.무슨 다른 MTP 파생 상품이 하는지 우리가 제공합니까?
우리는 또한 다른 MTP-관련된 제품 중에 MTP 되돌림 / MTP 감쇠기 / MTP 암·숫 adapters/와 MT 점퍼 /를 제조합니다.
