원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
MTP 24F SM OS2 OFNP UL 타입-A
연락주세요

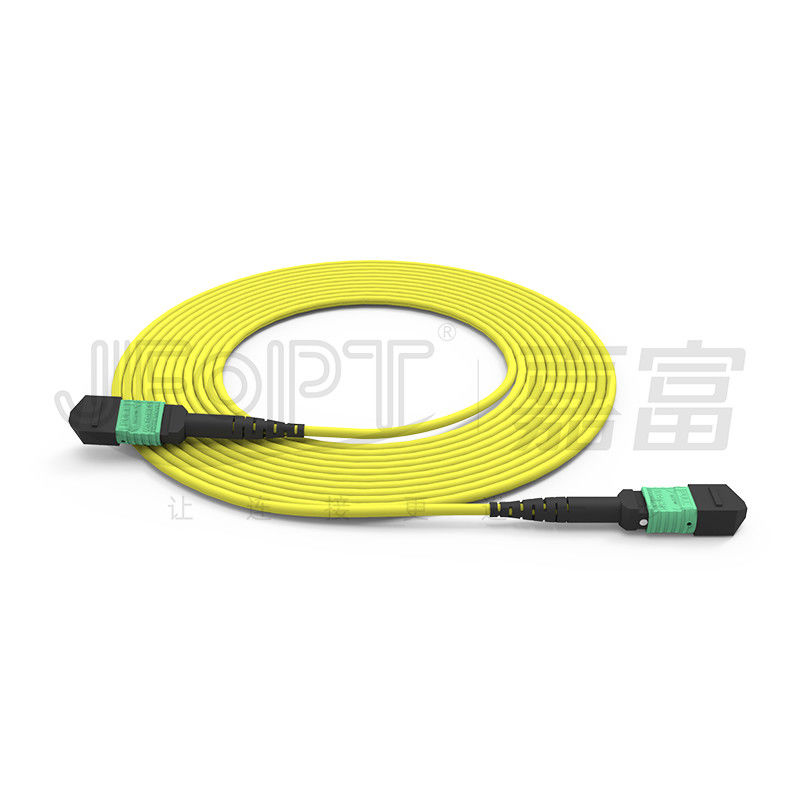

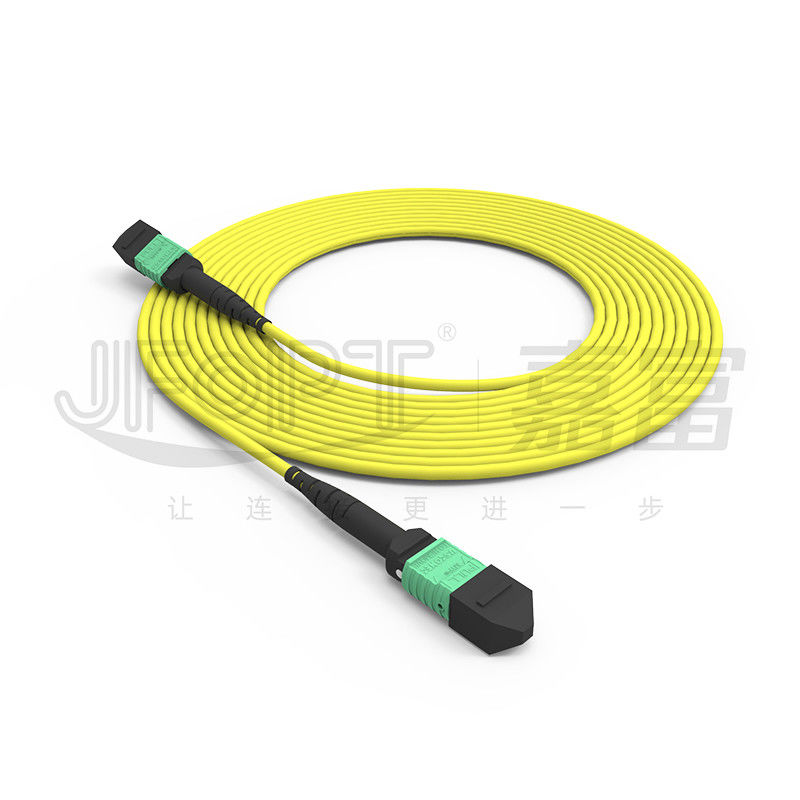

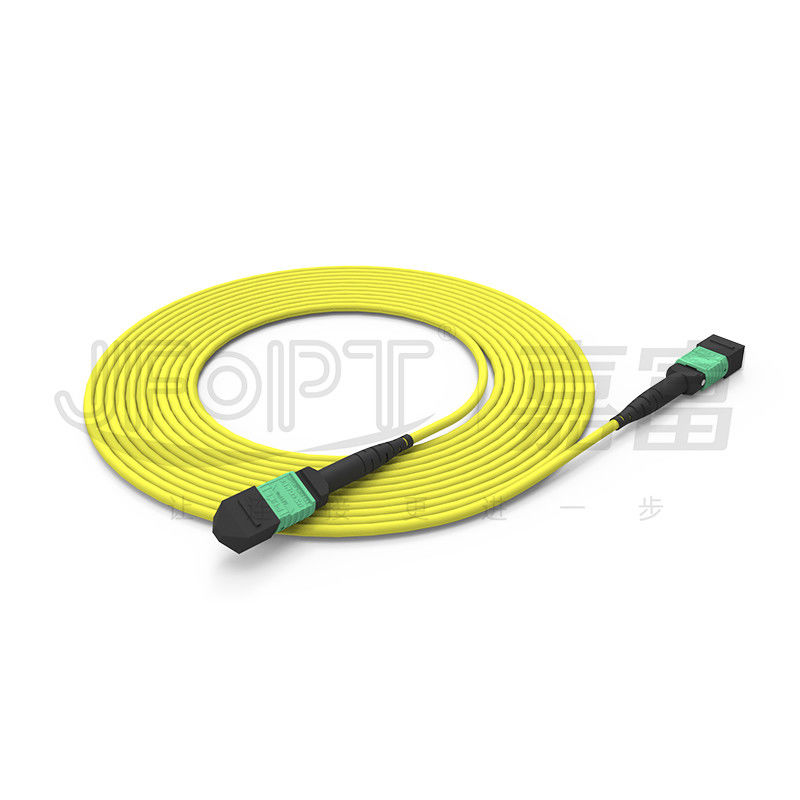

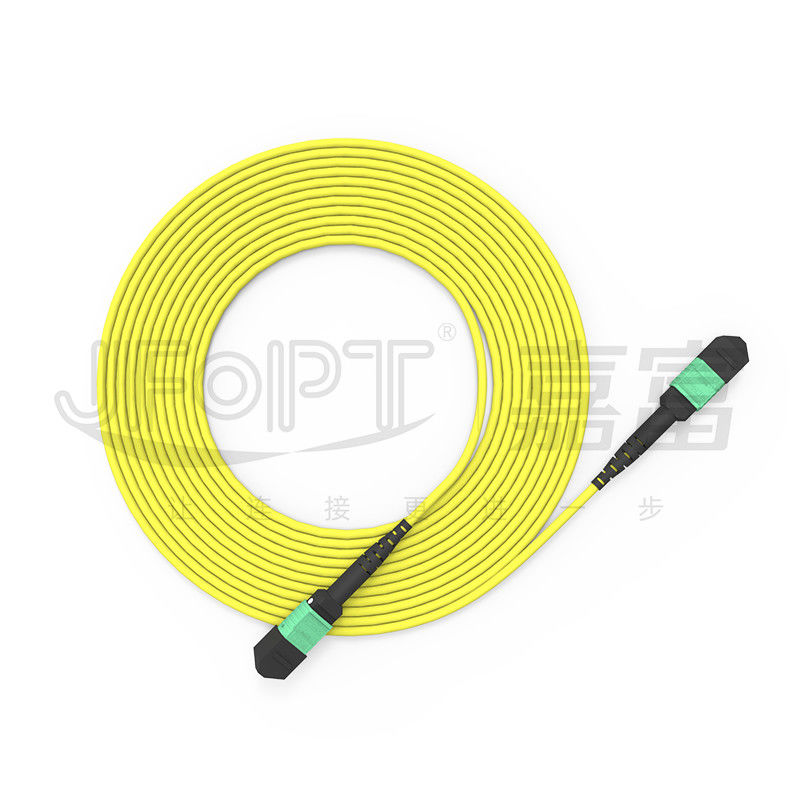

MTP 24 - 핵심 단일 - OFNP UL - 평가된 광섬유 패치 코드 방식 OS2 극성
JFOPT에 의해 생산된 트디 MTP-MTP 24 핵심 단일 모드 점퍼는 단일 관 24 핵심 소형 케이블 구조를 채택합니다. 섬유심은 주로 YOFC와 같은 선도 브랜드로부터 근본적이고 안정적인 성능을 보증하도록 코닝. 점퍼는 강화한 견인 강도를 위한 인장력이 높은 수입된 아라미드 얀을 갖추고 있고 외부 쉬스가 브랜드 신재료이고 보호하는 성능이 유엘 표준에 OFNP 수준을 이를 수 있습니다. 사용된 MTP 연결기는 USCONEC의 원래 수입 부품이고 그들이 ＩＥＣ 규격에 따라 연결기 성능을 보증하기 위한 한 5 단계 끝면 폴리싱 처리를 겪습니다. MTP 섬유 점퍼가 JFOPT에 의해 생산한 모두는 100% 3D 테스트를 받고, 산업 기준에 따릅니다.
* 특징
|
①Original은 우스코네크 성분을 수입했고 물미가 안정적 품질을 보증합니다 |
효과적으로 스페이스 사용을 감소시키는 단일 커넥터에서 ②24 섬유심 |
||||
|
|
|
||||
|
높은 안전 성능을 위한 ③ OFNP UL 내화 정격 |
④100% 3D 시험이 신뢰성 전송 성능을 보증합니다 |
||||
|
|
|
||||
* 애플리케이션
1.데이타 센터 네트워크 케이블링.
2.40G/100G 광통신 시스템, QSFP 광학 모듈.
3.광섬유 통신 시스템, 케이블 TV망, 텔레컴 네트워크.
4.기업내 정보 통신망 (LANs), 광역 네트워크 (WANs), 프트스.
* MTP 연결기 매개 변수
|
접속구의 형태 |
삽입 손실 |
반사 특성 |
|||
|
전형적입니다 |
최대 |
||||
|
MTP 연결기 |
SM 표준 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM 저손실 |
0.12dB |
0.25dB |
|||
|
MM 표준 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM 저손실 |
0.12dB |
0.25dB |
|||
|
남자 / 여성 |
말레 : 여성인 핀으로 : 핀 없이 |
||||
* 케이블 매개 변수
|
항목 |
매개 변수 |
|||
|
섬유형 |
선택적 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
섬유 번수 |
선택적 8/12/16/24 |
|||
|
강도 부재 |
아라미드 얀 |
|||
|
외부 자켓 재료 |
선택적 LSZH / PVC / 열 가소성 폴리우레탄 수지 |
|||
|
외부 자켓 지름 |
3.0 밀리미터 |
|||
|
외부 자켓 색 |
특화 |
|||
|
(장기적인) 인장 강도 |
80N |
|||
|
(단기간인) 인장 강도 |
150N |
|||
|
(장기적인) 붕괴 저항 |
100N/cm |
|||
|
(단기간인) 붕괴 저항 |
500N/cm |
|||
|
(동적인) 최소 벤딩 범위 |
20D |
|||
|
최소 벤딩 범위 (정전기) |
10D |
|||
|
작동 온도 |
-20~60C |
|||
|
저장 온도 |
-20~60C |
|||
|
내화 정격 |
선택적 OFN / OFNR / OFNP |
|||
* 3D 기하학적 매개변수
|
항목 |
맥스 |
민 |
||
|
곡률 반경 (밀리미터) |
Ｘ |
2000 |
-10000 |
|
|
Ｙ |
- |
5 |
||
|
움직입니다) |
Ｘ |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
광코어 (밀리미터)의 곡률 반경 |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유질 (nm)의 높이 차이 |
500 |
이용 불가능 |
||
|
최대 부정적 같은 평면에 있는 (nm) |
300 |
이용 불가능 |
||

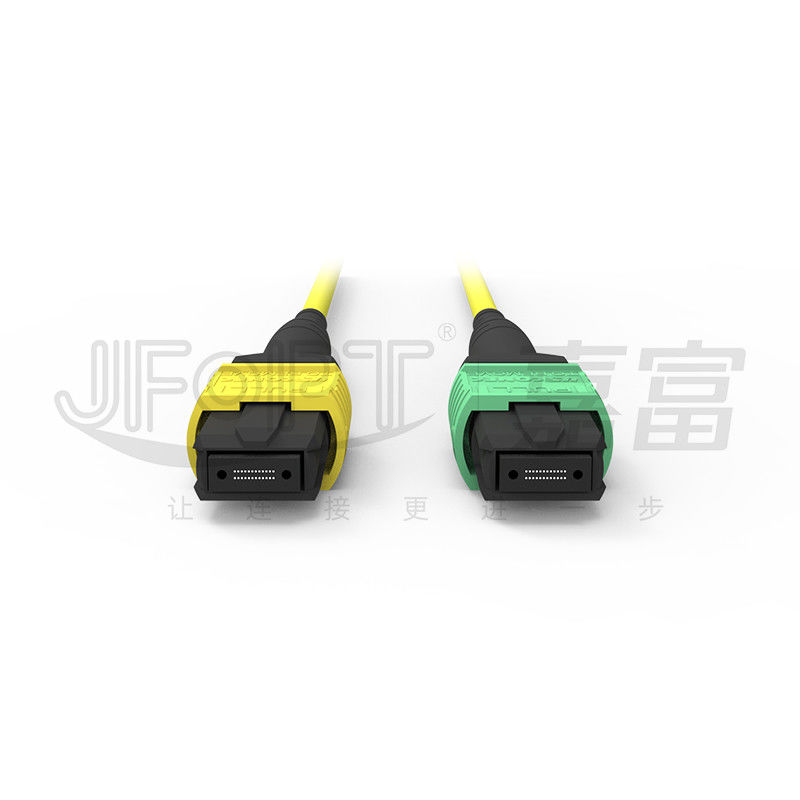

* 커넥터 하우징 색상 선택
|
MTP 연결기 |
||||
|
SM |
그린 |
노랑색 |
||
|
기준 색 수 팬톤 346C |
기준 색 수 팬톤 106C |
|||
|
|
|
|||
|
MM |
베이지 |
검정색 |
||
|
기준 색 수 팬톤 7534U |
기준 색 수 팬톤 흑인 6C |
|||
|
|
|
|||
|
물 |
히스 속의 상록 관목 바이올렛 |
|||
|
기준 색 수 팬톤 310C |
기준 색 수 팬톤 1905C |
|||
|
|
|
|||
|
바이올렛 |
심홍색 |
|||
|
기준 색 수 팬톤 2587C |
기준 색 수 팬톤 208C |
|||
|
|
|
|||
|
라임 그린 |
|
|||
|
기준 색 수 팬톤 375C |
||||
|
|
||||
* 커넥터 부트 선택
|
MTP 부트 타입 |
||||
|
타입 |
상술 |
적용 가능한 케이블 OD |
그림 |
그림 |
|
라운드 부트 |
2.0 부트 L=33.2mm |
2.0 |
|
|
|
3.0 부트 L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 부트 L=16mm |
3.0 |
|
|
|
|
3.0 구부릴 수 있는 부트 L= 33.6 밀리미터 |
3.0 |
|
|
|
|
3.6 부트 L=33.2mm |
3.6 |
|
|
|
|
3.6 L= 16 밀리미터를 부팅시키세요 |
3.6 |
|
|
|
|
3.6 구부릴 수 있는 부트 L= 33.6 밀리미터 |
3.6 |
|
|
|
|
4.5 부트 L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 L= 33.2 밀리미터를 부팅시키세요 |
5.0/5.5 |
|
|
|
|
리본 케이블 부트 |
3.0*6.0 부트 L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0은 L= 21.3 밀리미터를 부팅시킵니다 |
2.5*5.0 |
|
|
|
|
벌거벗은 리본형 파이버 부트 |
벌거벗은 리본형 파이버 부트 L=19mm |
벌거벗은 리본형 파이버 |
|
|
|
푸쉬풀 방식 탭 |
모든 부츠를 위한 유니버셜 |
유니버셜 |
|
|
* 극성 선택
|
|
* 제품 포장
|
|
|
|
두껍게 된 정전기 방지용 가방 |
두껍게 된 통 |
* 공장 힘
|
전문가 : JFOPT는 전문 성으로, 10년 이상간 MTP 점퍼의 생산에 대해 집중했고 최고 장비 (SUMIX/JRG/OPTOTEST)의 전체 세트가 고품질이고 고성능 MTP 점퍼를 생산할 수 있습니다. |
|
||||
|
제조 능력 : 수많은 MTP 점퍼의 빠르고 효율적 생산이 고객 요구를 충족시키게 하면서, JFOPT는 5 MTP 생산 라인과 장비를 가지고 있습니다. |
|
||||
|
QC : 원료 조달부터 생산 과정까지 모든 단계에 시험을 받고 모니터링하는 전문적 품질을 포함하여 JFOPT는 엄격한 정성 조절 측정을 시행합니다. 우리는 제품 품질을 보증하기 위해 100% 3D 방해 시험과 삽입 손실 검사와 끝면 검역을 수행합니다. |
|
||||
|
표준 현상 : JFOPT는 발달하고 엄밀하게 제품 밀도와 성능 안정성을 보증하면서, 고객 요구 사항에 따라 MTP 점퍼 생산 규격을 고수할 수 있습니다. |
|
||||
|
기술 혁신 : JFOPT는 기술 혁신에 중점을 두고, 끊임없이 더 진보적이고 고성능 MTP 점퍼를 개발하는 전문적 R&D 팀을 있습니다. |
|
||||
|
서비스와 기술 지원 : JFOPT는 고객에 대한 필요를 충족시키고 고객 만족도를 보증하기 위해 기술 상담과 제품 권고와 판매 후 수리를 포함하여 포괄적 프리세일즈와 애프터 서비스를 공급합니다. |
|
||||
* 빈번한 Ｑ＆Ａ
1.무엇이 MTP 점퍼를 특화할 때 고려하여야 합니까?
MTP 점퍼 / 케이블재료 / 섬유형과 핵심 총수 / 연결기 성별 (male/female) / 삽입 손실 상술 / 색상 선호도 / 라벨링 요구사항의 길이와 특화
2.어떻게 우리가 MTP 점퍼의 안정성을 보장합니까?
JFOPT의 MTP 점퍼는 매개 변수 안정성을 보장하기 위해 시험을 받아 100% 3D 방해 시험과 100% 삽입 손실을 겪습니다.
3.우리의 납입 리드 타임?
당신의 주문의 즉시 인도를 보증하면서, 우리는 30,000+ MTP 연결기의 월별 생산능력을 가집니다.
4.무슨 다른 MTP 파생 상품이 하는지 우리가 제공합니까?
우리는 또한 다른 MTP-관련된 제품 중에, MTP 되돌림, MTP 감쇠기, MTP 암수 변환과 MT 점퍼를 제조합니다.
