원래 장소:
중국
브랜드 이름:
JFOPT
인증:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
모델 번호:
OM4 24C MPO-24LC 팬아웃 패치코드
연락주세요

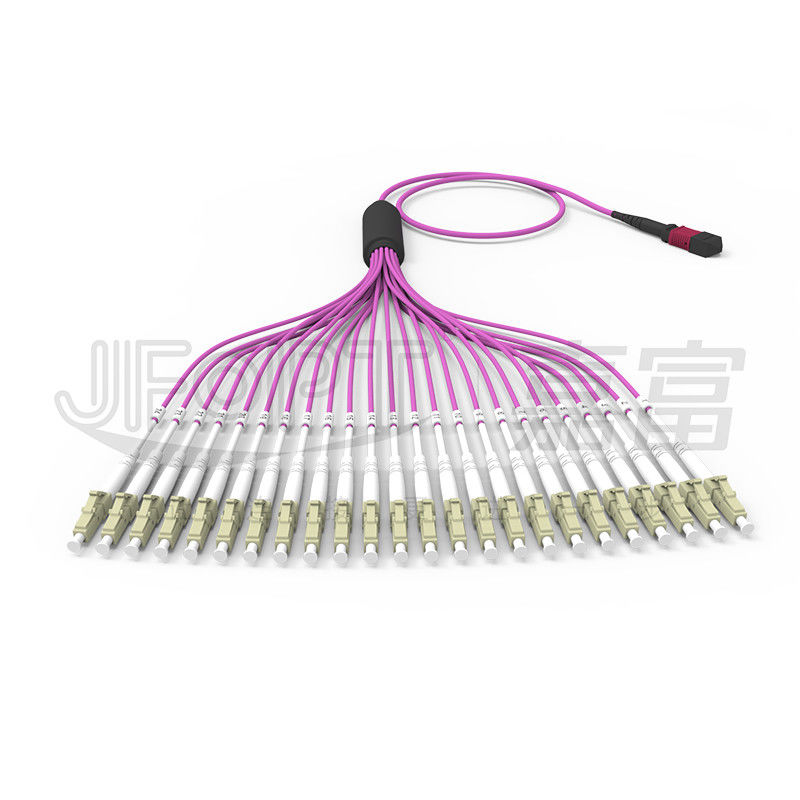

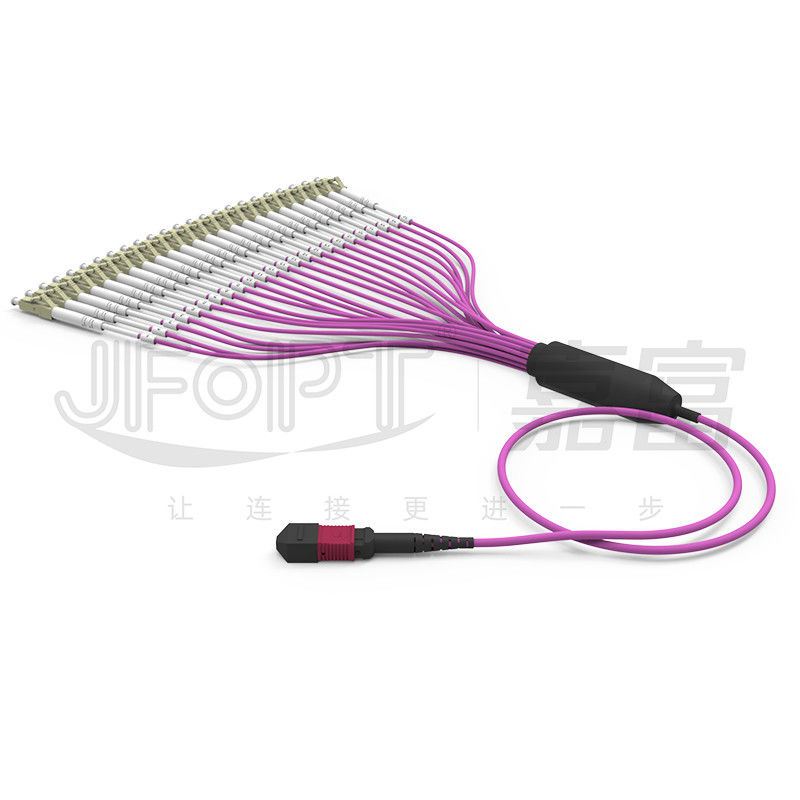

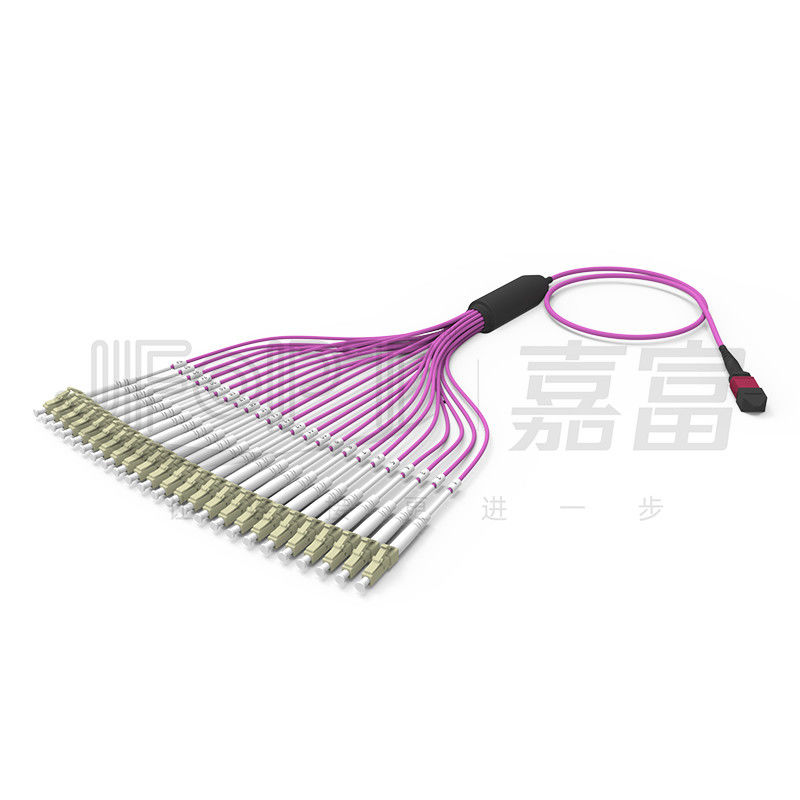

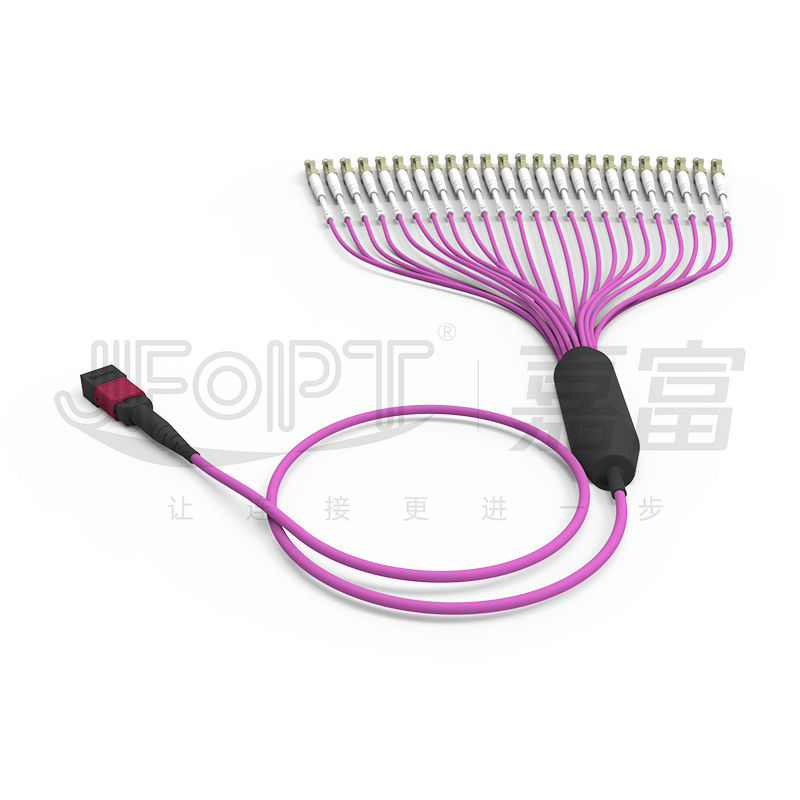

MPO-LC 멀티모드 OM4 24 코어 LSZH 고밀도 데이터 센터 패치 코드
MPO-LC 패치 케이블은 일반적으로 3mm 미니 케이블 또는 2.5 * 5mm 평면 광 케이블을 사용하여 고밀도 케이블링을 달성합니다. MPO 커넥터에서 선택할 수있는 다양한 브랜드가 있습니다.수입 및 국내 옵션 포함, LC 커넥터는 심플렉스 또는 듀플렉스로 선택할 수 있습니다. 광 케이블은 팽창 강도와 케이블 안전성을 향상시키기 위해 고강도, 불 retardant 아라미드 가스를 포함합니다.연결 장치와 광 케이블 모두 설치 및 후속 유지 보수 중 신속한 식별을 위해 국제 표준에 따라 제조 될 수 있습니다..
* 특징
|
①24개의 코어를 가진 단일 커넥터, 빠르고 밀도가 높은 설치를 가능하게 합니다.
|
②다양한 화염 retardant 레벨은 선택에 사용할 수 있습니다.
|
|
|
|
③MT 플러그와 풀 플러그 사이클 수명 500회 이상
|
④저손실과 표준손실 옵션이 모두 있습니다.
|
|
|
|
5분기 길이는 팬-아웃 또는 같은 길이를 위해 사용자 정의 될 수 있습니다 |
- |
|
|
- |
* 신청
1데이터센터 네트워크 케이블링
2.40G/100G 광통신 시스템, QSFP 광 모듈
3광섬유 통신 시스템, 케이블 TV 네트워크, 통신 네트워크
4지역 네트워크 (LAN), 광역 네트워크 (WAN), FTTx.
* MPO 커넥터 매개 변수
|
커넥터 타입 |
삽입 손실 |
수익 손실 |
|||
|
전형적 |
최대 |
||||
|
MPO 커넥터 |
SM 표준 |
00.2dB |
00.75dB |
APC≥60dB |
|
|
SM 낮은 손실 |
00.1dB |
0.35dB |
|||
|
MM 표준 |
00.2dB |
00.6dB |
PC≥25dB |
||
|
MM 낮은 손실 |
00.1dB |
0.35dB |
|||
|

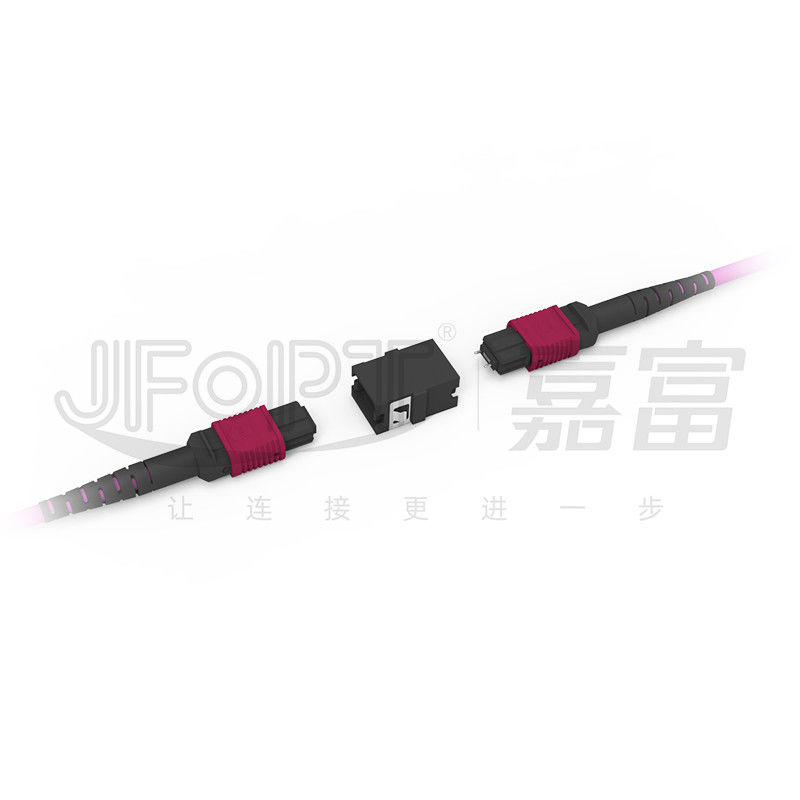

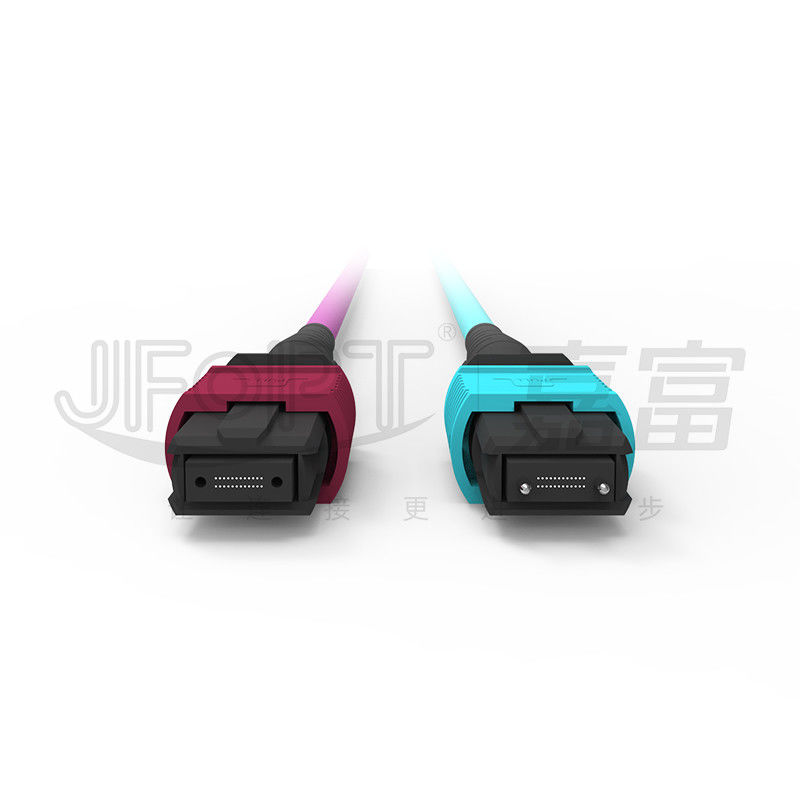

남성/여성 |
남성: 핀을 가지고, 여성: 핀을 없이 |
||||
* LC 커넥터 매개 변수
|
커넥터 특성 |
커넥터 타입 |
LC |
|||
|
끝면 유형 |
단일 모드: UPC/APC; 멀티 모드: UPC |
||||
|
펠러 류 |
A급 지르코니아 세라믹 페룰 |
||||
|
커넥터 하우징 색상 |
파란색/녹색/베이지/아쿠아/바이올렛/라임 |
||||
|
삽입 손실 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
수익 손실 |
단일 모드: UPC≥50dB; APC≥60dB; 멀티 모드: ≥25dB |
||||
|
반복 가능성 |
≤0.2dB |
||||
|
교환 가능성 |
≤0.2dB |
||||
* 3D 기하학적 매개 변수 (선택)
|
부문 |
맥스 |
분 |
||
|
곡선 반지름 (mm) |
X |
2000 |
- 1만 |
|
|
Y |
- |
5 |
||
|
각 (°) |
X |
0.15 |
-0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0.2 |
||
|
광핵의 곡선 반지름 (mm) |
- |
1 |
||
|
섬유 높이 (nm) |
3500 |
1000 |
||
|
인접한 섬유의 높이의 차이 (nm) |
500 |
제1호 |
||
|
최저 음 톱 플라너 (nm) |
300 |
제1호 |
||
*케이블 매개 변수
|
프로젝트 |
매개 변수 |
|||
|
섬유 종류 |
선택: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
섬유수 |
선택 사항: 8/12/16/24 |
|||
|
힘의 일원 |
아라미드 직물 |
|||
|
외장재료 |
선택: LSZH / PVC / TPU |
|||
|
외장 지름 |
30.0mm |
|||
|
외장색 |
노란색 / 오렌지 / 아쿠아 / 마젠타 / 커스텀 |
|||
|
튼튼성 (장기) |
80N |
|||
|
튼튼성 (단기) |
150N |
|||
|
분쇄 저항성 (장기) |
100N/cm |
|||
|
분쇄 저항성 (단기) |
500N/cm |
|||
|
최소 굽기 반지름 (동적) |
20D |
|||
|
최소 굽기 반지름 (정적) |
10D |
|||
|
작동 온도 |
-20~60°C |
|||
|
저장 온도 |
-20~60°C |
|||
|
화재 등급 |
선택: OFN / OFNR / OFNP |
|||
* 커넥터 하우스 색상 선택
|
MPO 커넥터 |
||||
|
SM |
녹색 |
노란색 |
||
|
참조 색상 번호 PANTONE 2270C |
참조 색상 번호 PANTONE 100C |
|||
|
|
|
|||
|
MM |
비자색 |
아쿠아 |
||
|
참고 색상 번호 PANTONE 7534C |
참조 색상 번호 PANTONE 2226C |
|||
|
|
|
|||
|
바이올렛 |
- |
|||
|
참고 색상 번호 PANTONE 7641C |
||||
|
|
||||
* 파노우트 옵션
|
|
|
|
주요 케이블 구조 |
|
|
|
|
|
같은 길이를 가진 Fanout |
불균형 길이가 있는 패노트 |
|
|
|
|
Fanout 0.9mm 가지 |
|
|
|
|
|
Fanout 2.0/3.0mm 가지 |
|
* 극성 선택
|
|
* 제품 포장
|
|
|
|
두꺼운 반 정적 봉지 |
두꺼운 카튼 |
* 공장 강도
|
전문성: JFOPT는 10년 넘게 MPO 점퍼 생산에 집중해 왔으며 전문적인 기술과 최고 수준의 장비 (SUMIX/JRG/OPTOTEST) 를 갖추고 있습니다.고품질의 고성능 MPO 점퍼를 생산할 수 있습니다.. |
|
||||
|
제조 능력: JFOPT는 5개의 MPO 생산 라인 및 장비를 보유하고 있으며, 고객의 요구를 충족시키기 위해 많은 수의 MPO 점퍼를 빠르고 효율적으로 생산할 수 있습니다. |
|
||||
|
품질 관리: JFOPT는 공장 최종 면 검사와 100% 테스트를 포함하여 엄격한 품질 관리 조치를 취하고 있으며 안정적인 전송 성능을 보장하기 위해 전문 테스트 장비를 사용합니다. |
|
||||
|
표준화: JFOPT는 엄격한 품질 관리 조치를 시행하며, 원자재 조달부터 생산 과정에 이르기까지 모든 단계에서 전문적인 품질 테스트와 모니터링을 포함합니다.우리는 100% 3D 간섭 테스트를 수행합니다, 삽입 손실 테스트 및 제품 품질을 보장하기 위해 최종 면 검사. |
|
||||
|
기술 혁신: JFOPT는 기술 혁신에 중점을 두고 있으며 전문적인 연구개발팀을 보유하고 있으며 더욱 발전되고 더 높은 성능의 MPO 점퍼를 지속적으로 개발하고 있습니다. |
|
||||
|
서비스 및 기술 지원: JFOPT는 기술 컨설팅, 제품 추천, 판매 후 수리 등 전면적인 사전 판매 및 판매 후 서비스를 제공합니다.고객 니즈를 충족시키고 고객 만족을 보장하기 위해. |
|
||||
* 빈번한 질문과 답변- 네
1MPO 점퍼를 사용자 정의 할 때 어떤 문제를 고려해야합니까?
점퍼 길이 / 케이블 재료 / 섬유 종류 및 섬유 수 / MPO 남성 또는 여성 / 삽입 손실 표준 / 색상 요구 사항 / 라벨 및 사용자 정의 요청.
2어떻게 MPO 점퍼들의 안정적인 매개 변수를 보장할 수 있을까요?
JFOPT의 MPO 점퍼는 100% 3D 인터페로미터 테스트와 100% IL&RL 테스트를 통해 안정적인 매개 변수를 보장합니다.
3배송시간은 얼마인가요?
우리는 월 30,000+ MPO 커넥터 생산 능력을 가지고 있습니다. 신속한 배달을 보장합니다.
4우리가 제공하는 다른 MPO 관련 제품은 무엇입니까?
MPO 점퍼 외에도 MPO 루프백, MPO 약화기, MPO 남성에서 여성 어댑터, MT 점퍼 및 기타 MPO 관련 제품을 생산합니다.
